КТП-400 кВА

Комплектные однотрансформаторные подстанции наружной установки киоскового типа в металлической оболочке мощностью 400 кВА напряжением 10(6) кВ.

от 276 494 ₽

Комплектные однотрансформаторные подстанции предназначены для электроснабжения промышленных предприятий, населенных пунктов, городских и районных электрических сетей, коттеджных поселков, объектов народного хозяйства, тепличных комплексов, предприятий нефтегазовой промышленности и энергосистемы. Они также используются для временного электроснабжения строящихся объектов.

КТП-400 кВА изготавливаются на основании опросного листа, согласованного с заказчиком по типовым электрическим схемам завода изготовителя, по разработанному комплекту конструкторской документации на базе унифицированных элементов конструкции.

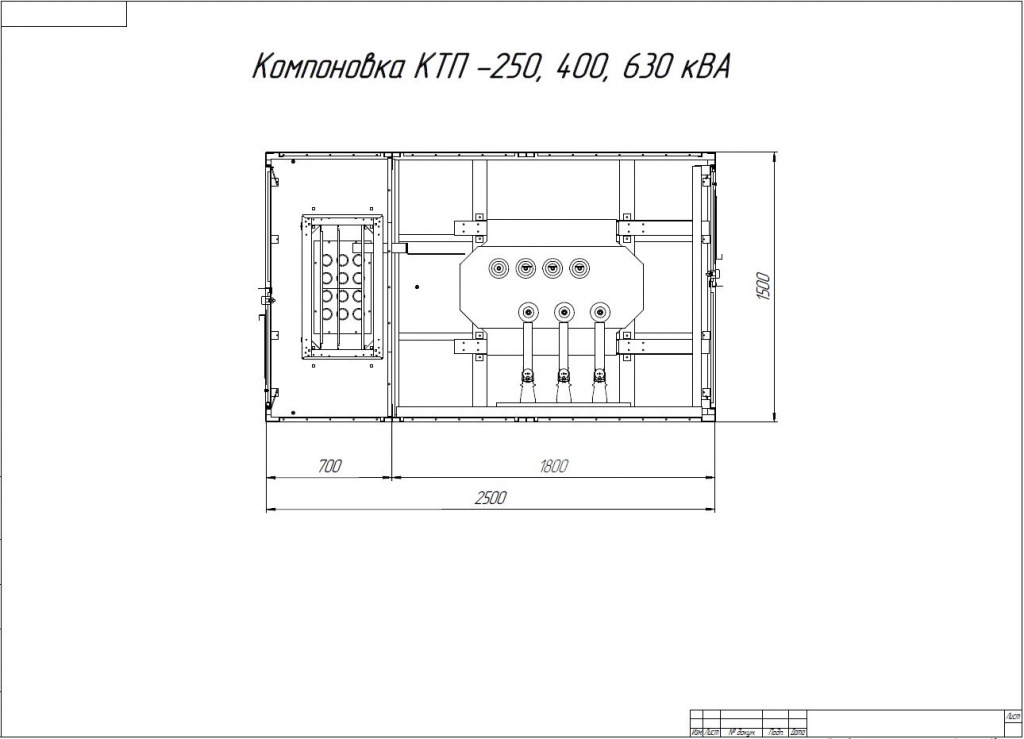

Компоновка КТП и размеры зависят от:
- схемы электрических соединений,
- мощности силового трансформатора.
Конструктивно КТП-400 кВА разделен на отсеки:
- отсек распределительного устройства высокого напряжения (РУВН),
- отсек трансформатора (ОТ),
- отсек распределительного устройства низкого напряжения (РУНН).
Все отсеки находятся под общей крышей. При исполнении КТП с воздушным вводом, воздушным выводом, на крыше устанавливаются порталы воздушного ввода и воздушного вывода, с траверсами под штыревые изоляторы.
В отсеке трансформатора установлены направляющие для установки силового трансформатора, отверстия для слива масла.
