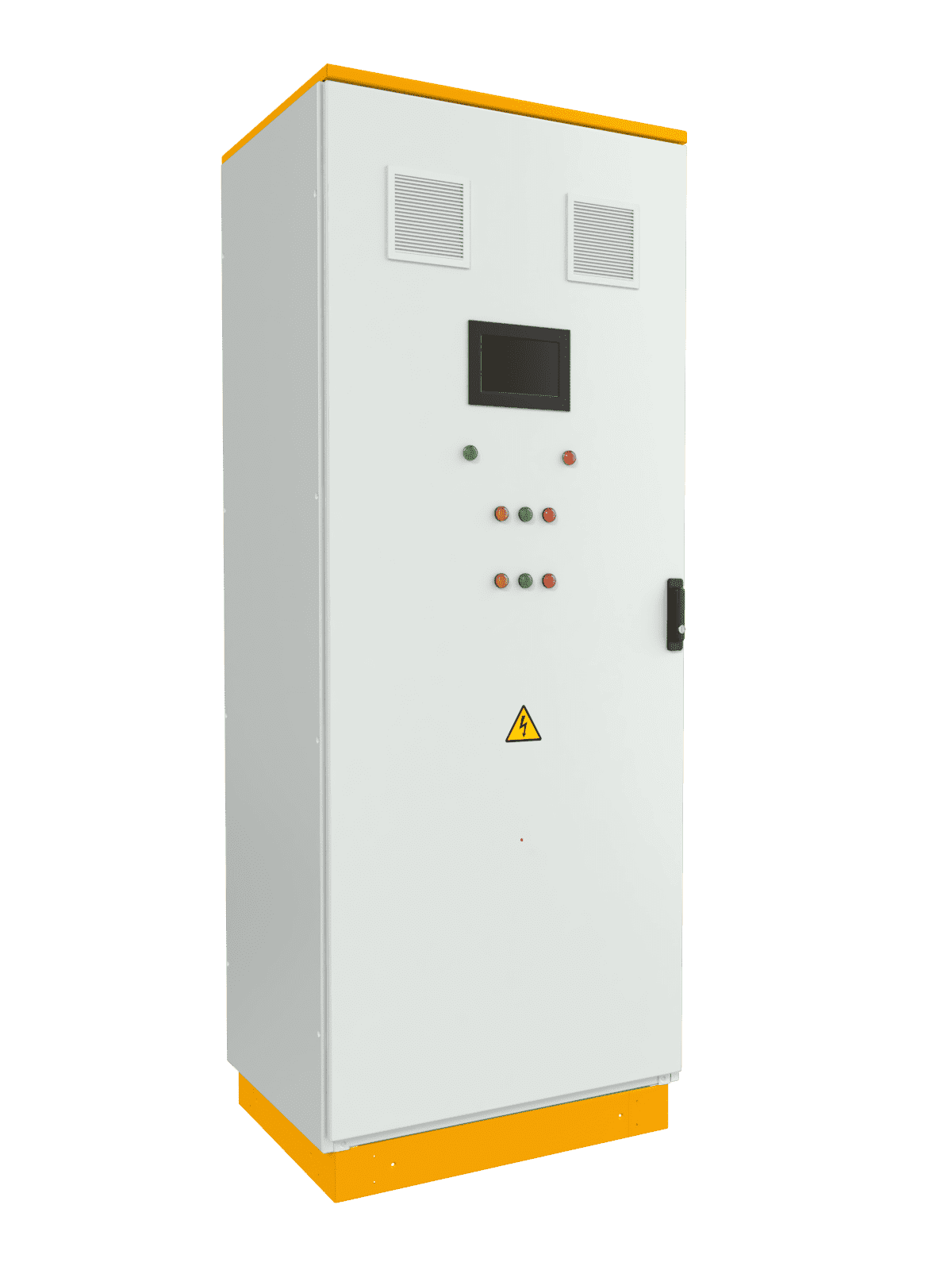

Шкафы оперативного тока
Шкафы оперативного тока предназначены для бесперебойного питания оперативных цепей управления, релейной защиты, автоматики и сигнализации при отключении сети, путем автоматического присоединения резервного источника питания - аккумуляторной батареи.
Назначение и область применения
После восстановления соединения с основным источником питания ШОТ обеспечивает автоматический заряд батарей с одновременным питанием потребителей.
Шкафы могут применяться на предприятиях, использующих непрерывный технологический цикл: электроэнергетика, металлургия и машиностроение, телекоммуникационные системы, нефтехимическая отрасль целлюлозно-бумажная промышленность.
Шкаф ШОТ обеспечивает выполнение следующих функций:
- прием электрической энергии собственных нужд переменного тока от одного или двух независимых источников и преобразование ее в электрическую энергию постоянного тока;
- ввод электрической энергии постоянного тока от аккумуляторной батареи (АБ), автоматическую зарядку и подзарядку АБ от выпрямительных модулей;
- распределение электрической энергии постоянного тока между потребителями;
- непрерывный автоматический контроль значения напряжения на шинах;
- непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно "земли";
- возможность объединения шин разных секций с помощью секционного разъединителя;
- формирование шинки "мигающего света";
- формирование предупреждающих сигналов при срабатывании защит, исчезновении напряжения на шинах постоянного ток, исчезновении питания выпрямительных модулей и т.д.
Конструктивное исполнение ШОТ
Конструктивно шкаф ШОТ состоит из следующих модулей:
1. Панель ввода и распределения.
Панель ввода и распределения ШОТ предназначена для передачи электроэнергии от питающего ввода к преобразователям и далее от преобразователей к шине гарантированного питания. Возможно два типа исполнения ввода и распределения:
- с автоматическим вводом резерва (АВР),
- без АВР.
2. Модуль преобразователя.
Модуль преобразователя ШОТ представляет собой выпрямительно-зарядное устройство постоянного тока и предназначено для преобразования питающего напряжения переменного тока в напряжение постоянного тока и подзарядку аккумуляторных батарей.
При пропадании питающего напряжения, питание потребителей производится от АКБ.
3. Панель аккумуляторных батарей.
В панели аккумуляторных батарей ШОТ стандартно устанавливаются необслуживаемые герметизированные аккумуляторные батареи, сроком службы не менее 10 лет.
В соответствии с опросным листом или техническим заданием на изготовление в шкаф ШОТ могут быть установлены:
- Блок АВР на вводе,
- Защита от импульсных перенапряжений на вводе,
- Защита аккумуляторной батареи от глубокого разряда,
- Контроль сопротивления изоляции шин постоянного тока,
- Устройство мигающего света,
- Система поиска замыкания на "землю" (ручная или автоматическая),
- Устройство питания блокировки разъединителей,
- Освещение шкафа,
- Вентиляция шкафа,
- Обогрев шкафа.
Условия эксплуатации
Преимущества
После восстановления соединения с основным источником питания ШОТ обеспечивает автоматический заряд батарей с одновременным питанием потребителей.
Шкафы могут применяться на предприятиях, использующих непрерывный технологический цикл: электроэнергетика, металлургия и машиностроение, телекоммуникационные системы, нефтехимическая отрасль целлюлозно-бумажная промышленность.
Шкаф ШОТ обеспечивает выполнение следующих функций:
- прием электрической энергии собственных нужд переменного тока от одного или двух независимых источников и преобразование ее в электрическую энергию постоянного тока;
- ввод электрической энергии постоянного тока от аккумуляторной батареи (АБ), автоматическую зарядку и подзарядку АБ от выпрямительных модулей;
- распределение электрической энергии постоянного тока между потребителями;
- непрерывный автоматический контроль значения напряжения на шинах;
- непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно "земли";
- возможность объединения шин разных секций с помощью секционного разъединителя;
- формирование шинки "мигающего света";
- формирование предупреждающих сигналов при срабатывании защит, исчезновении напряжения на шинах постоянного ток, исчезновении питания выпрямительных модулей и т.д.
Конструктивное исполнение ШОТ
Конструктивно шкаф ШОТ состоит из следующих модулей:
1. Панель ввода и распределения.
Панель ввода и распределения ШОТ предназначена для передачи электроэнергии от питающего ввода к преобразователям и далее от преобразователей к шине гарантированного питания. Возможно два типа исполнения ввода и распределения:
- с автоматическим вводом резерва (АВР),
- без АВР.
2. Модуль преобразователя.
Модуль преобразователя ШОТ представляет собой выпрямительно-зарядное устройство постоянного тока и предназначено для преобразования питающего напряжения переменного тока в напряжение постоянного тока и подзарядку аккумуляторных батарей.
При пропадании питающего напряжения, питание потребителей производится от АКБ.
3. Панель аккумуляторных батарей.
В панели аккумуляторных батарей ШОТ стандартно устанавливаются необслуживаемые герметизированные аккумуляторные батареи, сроком службы не менее 10 лет.
В соответствии с опросным листом или техническим заданием на изготовление в шкаф ШОТ могут быть установлены:
- Блок АВР на вводе,
- Защита от импульсных перенапряжений на вводе,
- Защита аккумуляторной батареи от глубокого разряда,
- Контроль сопротивления изоляции шин постоянного тока,
- Устройство мигающего света,
- Система поиска замыкания на "землю" (ручная или автоматическая),
- Устройство питания блокировки разъединителей,
- Освещение шкафа,
- Вентиляция шкафа,
- Обогрев шкафа.
Условия эксплуатации
- Высота над уровнем моря – не более 1000 м при отсутствии вибраций и ударов.
- Температура окружающего воздуха - от -5 до +45 С (спец. исполнение с утеплением и обогревом до -40С без выпадения конденсата).
- Относительная влажность воздуха - не более 98% при температуре +20С.
- Окружающая среда - не содержащая токопроводящую пыль, агрессивные газы и пары в концентрации, разрушающие металлы и изоляцию.
- Климатическое исполнение - УХЛ4 по ГОСТ 15150.
- Использование - в сетях однофазного, так и трехфазного переменного тока напряжением 220/380В соответственно, частотой 50Гц с глухозаземленной нейтралью.
- Режим работы изделия – длительный.
- Срок службы аккумуляторных батарей - В соответствии с эксплуатационной документацией предприятия изготовителя.
Преимущества
- Лучшая цена на рынке.
- Сборно-клепаный корпус собственной разработки: каркас из оцинкованной стали, внешние панели окрашиваются полимерно-порошковой краской.
- Комплектуются аппаратурой всех аккредитованных на рынке РФ производителей.
- Удобное управление – шкафы комплектуются сенсорной панелью, при помощи которой происходит управление всей системой.
- Применение необслуживаемых аккумуляторных батарей с долгим сроком службы.
- Наличие защиты от глубокого разряда батареи.
- Наличие системы обогрева для исключения появления конденсата.
- Работа всех систем шкафа, как от внешней сети, так и от аккумуляторных батарей.
