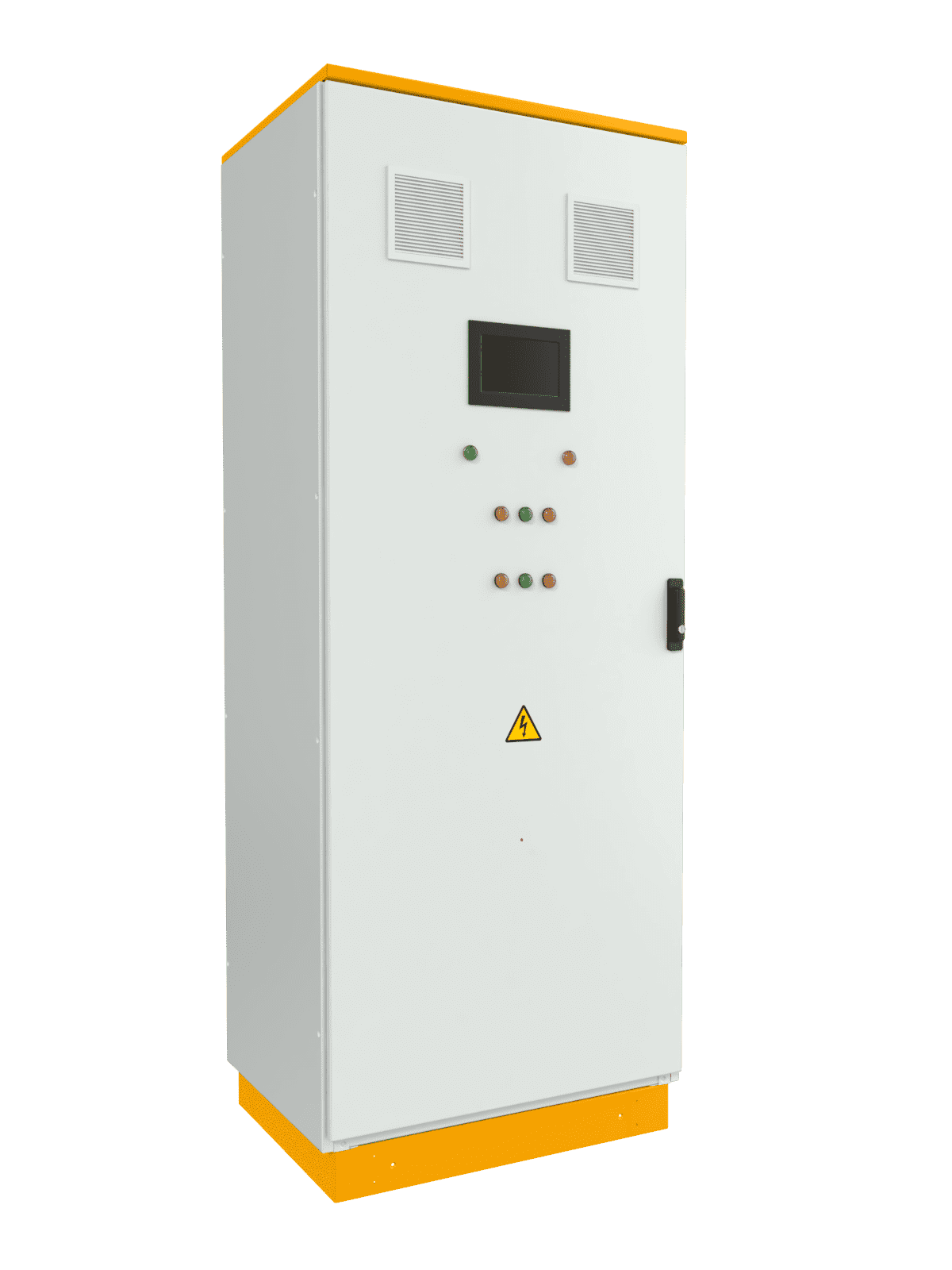

Щиты станции управления
Щиты станции управления - это щитовые низковольтные комплектные устройства (НКУ) узкой специализации, предназначенные для диспетчеризации и управления объектами.
Назначение и область применения
Щиты станции управления - это щитовые низковольтные комплектные устройства (НКУ) узкой специализации, предназначенные для диспетчеризации и управления объектами, производственными и технологическими процессами как отдельно, так и в составе системы АСУ энергоснабжения. На сегодняшний день можно считать, что щиты ЩСУ проектируются и собираются под конкретные нужды и уникальные проекты.
Конструктив и исполнения ЩСУ
Исполнение шкафов ЩСУ возможно в сборно-клепаных корпусах собственной разработки: каркас из оцинкованной стали, внешние панели окрашиваются полимерно-порошковой краской, а также в корпусах ведущих производителей ABB, Rittal, DKC, Schneider Electric и др.
Состав ЩСУ определяется его назначением, как правило, в него входят:
- аппараты и устройства диспетчеризации на сложных промышленных контроллерах Modicon, ATS500;
- устройства ABP;
- блоки управления электроприводами (БУЭП);
- устройства плавного пуска и частотного регулирования электроприводов;
- устройства измерения параметров электрических цепей;
- устройства сигнализации, местная индикация и визуализация (на местных щитовых приборах).
Условия эксплуатации
- нормальная работа шкафов обеспечивается при температуре окружающего воздуха от -60°С до +40°С;
- окружающая среда в закрытых помещениях не взрывоопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу панелей;
- группа условий эксплуатаций в части воздействия окружающей среды М2 по ГОСТ 17516.1-90;
- степень защиты щита до IP66 по ГОСТ 14254 96.
Преимущества
Щиты станции управления - это щитовые низковольтные комплектные устройства (НКУ) узкой специализации, предназначенные для диспетчеризации и управления объектами, производственными и технологическими процессами как отдельно, так и в составе системы АСУ энергоснабжения. На сегодняшний день можно считать, что щиты ЩСУ проектируются и собираются под конкретные нужды и уникальные проекты.
Конструктив и исполнения ЩСУ
Исполнение шкафов ЩСУ возможно в сборно-клепаных корпусах собственной разработки: каркас из оцинкованной стали, внешние панели окрашиваются полимерно-порошковой краской, а также в корпусах ведущих производителей ABB, Rittal, DKC, Schneider Electric и др.
Состав ЩСУ определяется его назначением, как правило, в него входят:
- аппараты и устройства диспетчеризации на сложных промышленных контроллерах Modicon, ATS500;
- устройства ABP;
- блоки управления электроприводами (БУЭП);
- устройства плавного пуска и частотного регулирования электроприводов;
- устройства измерения параметров электрических цепей;
- устройства сигнализации, местная индикация и визуализация (на местных щитовых приборах).
Условия эксплуатации
- нормальная работа шкафов обеспечивается при температуре окружающего воздуха от -60°С до +40°С;
- окружающая среда в закрытых помещениях не взрывоопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу панелей;
- группа условий эксплуатаций в части воздействия окружающей среды М2 по ГОСТ 17516.1-90;
- степень защиты щита до IP66 по ГОСТ 14254 96.
Преимущества
- Степень защиты оболочки до IP66.
- Сейсмостойкость до 9 баллов.
- Оцинкованный сборно-клепаный корпус собственного производства, без применения сварки, с порошковой покраской.
- Надежная герметизация дверей и изоляторов с помощью полиуретанового уплотнения Gasketing.
- Гибкий аппаратный состав позволяет подобрать решение для любого бюджета.
- Удобный доступ для обслуживания и плановой ревизии.
- Карман для документации.
- Наличие климатической системы с обогревом и вентиляцией (по дополнительным требованиям).
