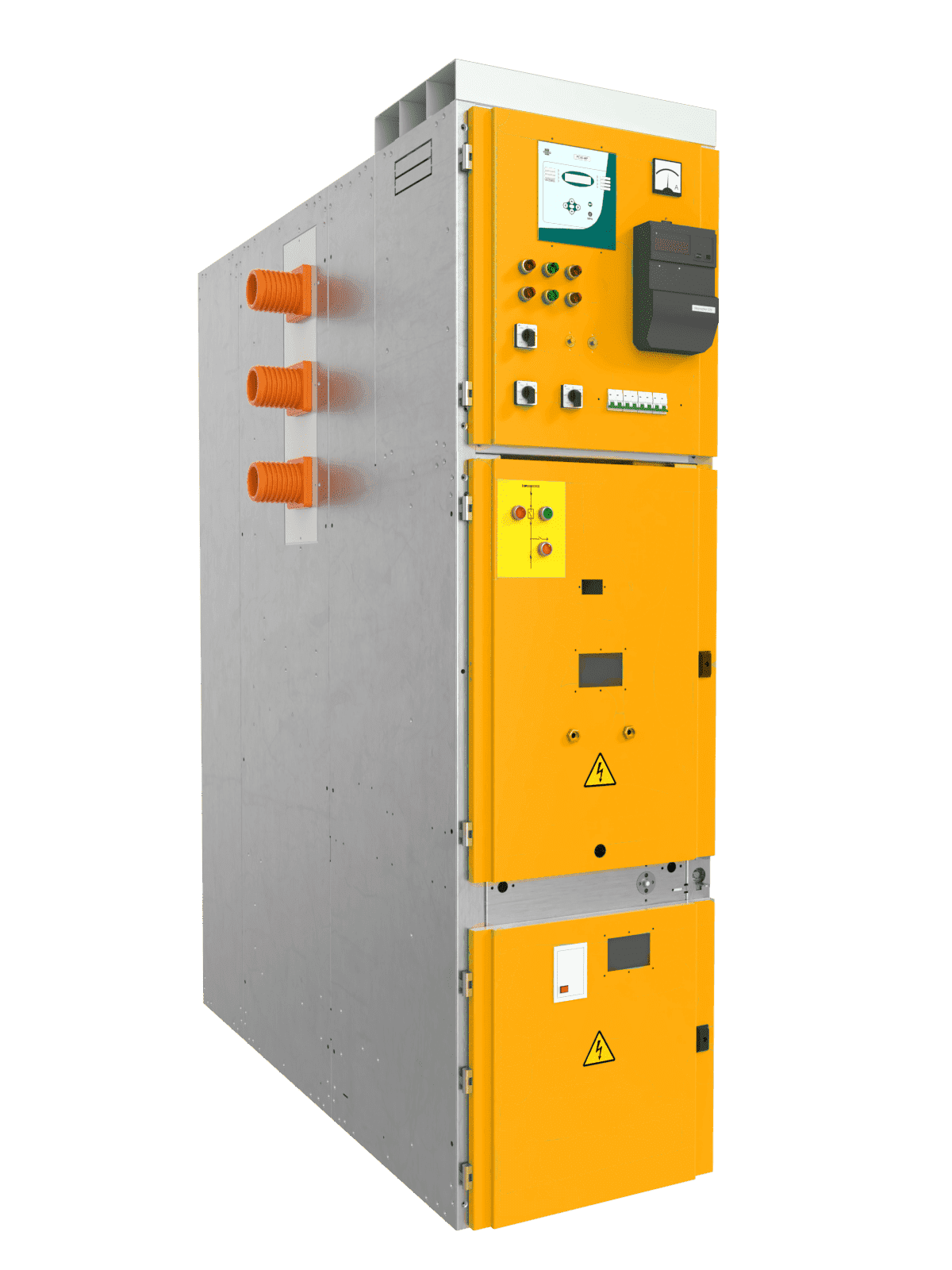

КРУ внутреннего размещения
Комплектные распределительные устройства внутреннего размещения предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 10(6) кВ в сетях с изолированной или заземленной через дугогасительный реактор нейтралью.
Назначение и область применения
Ячейки КРУ применяются в качестве распределительных устройств электростанций, трансформаторных подстанций и распределительных пунктов в нефтегазовой, металлургической, химической, нефтехимической промышленности, в машиностроении, в сельском хозяйстве, в электрохозяйстве муниципальных сетей ЖКХ.
Документы
Комплектация
КРУ комплектуется всем перечнем оборудования, представленным на рынке РФ.
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус, Орион (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА).
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус, Орион (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА).
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Конструкция
Камера КРУ представляют собой шкаф из оцинкованной стали. Детали корпуса изготовлены на высокоточном оборудовании с ЧПУ методом штамповки. Все соединения несущих элементов конструкции выполнены на усиленных стальных заклепках. Фасадные элементы конструкции (двери, боковые панели и т.д.) окрашены порошковой краской, стойкой к механическим повреждениям.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- выкатного элемента,
- вторичных цепей,
- кабельных присоединений.
Отсек выкатного элемента представляет собой металлический корпус с дверью на лицевой стороне, которая закрывается замком. Дугостойкая конструкция двери препятствует выбросу продуктов горения при КЗ.
Выкатной элемент представляет собой аппаратную тележку, на которой в зависимости от схемы КРУ может быть установлено различное оборудование: силовой вакуумный выключатель, панель с трансформаторами напряжения, панель с предохранителями, токоведущая перемычка.
Отсек вторичных цепей позволяет устанавливать различные цифровые устройства релейной защиты, управления и автоматики, приборы контроля и учета электроэнергии, устройства дуговой защиты, клеммные ряды и другую аппаратуру вторичных цепей.
В отсеке кабельных присоединений размещаются трансформаторы тока нулевой последовательности, ограничители перенапряжений и как опция трансформатор напряжения на выдвижной тележке.
В задней части устанавливаются трансформаторы тока.
С лицевой стороны отсека находится дугостойкая дверь, закрывающаяся на замок. Отсек рассчитан на подключение до трех трехжильных кабелей с сечением жилы до 240 мм2.
Сборные шины изготавливаются из высококачественной меди, которая не окисляется в течение всего срока службы КРУ. Для локализации дуги в пределах одной ячейки сборные шины проходят через проходные изоляторы.
В ячейках КРУ предусмотрена система механических и электрических блокировок, полностью соответствующая всем требованиям безопасности ГОСТ 12.2.007.4-75.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- выкатного элемента,
- вторичных цепей,
- кабельных присоединений.
Отсек выкатного элемента представляет собой металлический корпус с дверью на лицевой стороне, которая закрывается замком. Дугостойкая конструкция двери препятствует выбросу продуктов горения при КЗ.
Выкатной элемент представляет собой аппаратную тележку, на которой в зависимости от схемы КРУ может быть установлено различное оборудование: силовой вакуумный выключатель, панель с трансформаторами напряжения, панель с предохранителями, токоведущая перемычка.
Отсек вторичных цепей позволяет устанавливать различные цифровые устройства релейной защиты, управления и автоматики, приборы контроля и учета электроэнергии, устройства дуговой защиты, клеммные ряды и другую аппаратуру вторичных цепей.
В отсеке кабельных присоединений размещаются трансформаторы тока нулевой последовательности, ограничители перенапряжений и как опция трансформатор напряжения на выдвижной тележке.
В задней части устанавливаются трансформаторы тока.
С лицевой стороны отсека находится дугостойкая дверь, закрывающаяся на замок. Отсек рассчитан на подключение до трех трехжильных кабелей с сечением жилы до 240 мм2.
Сборные шины изготавливаются из высококачественной меди, которая не окисляется в течение всего срока службы КРУ. Для локализации дуги в пределах одной ячейки сборные шины проходят через проходные изоляторы.
В ячейках КРУ предусмотрена система механических и электрических блокировок, полностью соответствующая всем требованиям безопасности ГОСТ 12.2.007.4-75.
Преимущества наших КРУ
- Лучшая цена на рынке.
- Оцинкованный, сборно-клепаный корпус собственного производства, без применения сварки, с порошковой покраской.
- Адаптация под вакуумные выключатели любого производителя.
- Высокая степень локализации.
- Уменьшенные габаритные размеры.
- Удобство подключения кабеля.
- Универсальная конструкция корпуса.
- Модульный принцип построения корпуса КРУ с разделением на отсеки.
- Широкая гамма исполнений и вариантов компоновки оборудования.
- Большой выбор применения микропроцессорных защит.
- Безопасность, в ячейках КРУ предусмотрены блокировки (механические и электромагнитные) от ошибочных операций персоналом.
- Удобство эксплуатации, аппаратура управления и сигнализации выведена на внешнюю сторону двери и имеет обозначения режимов работы.
- Простота обслуживания, ячейки КРУ требуют минимального обслуживания в процессе эксплуатации.
- Короткие сроки производства.
