Щиты этажные
Щиты этажные предназначены для приема и распределения электрической энергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В частотой 50 Гц, с глухозаземленной нейтралью.
Назначение и область применения
Щиты этажные применяются в многоквартирных жилых зданиях массового строительства и в многоквартирных жилых зданиях, строящихся по индивидуальным проектам. Устанавливаются стационарно в нишах на этажных площадках жилых домов. Изготавливаются в соответствии с ТУ 27.12.31-001-90025392-2019.
Щиты этажные производятся на 2, 3, 4, 5 и 6 квартир.
Конструктив щитов этажных

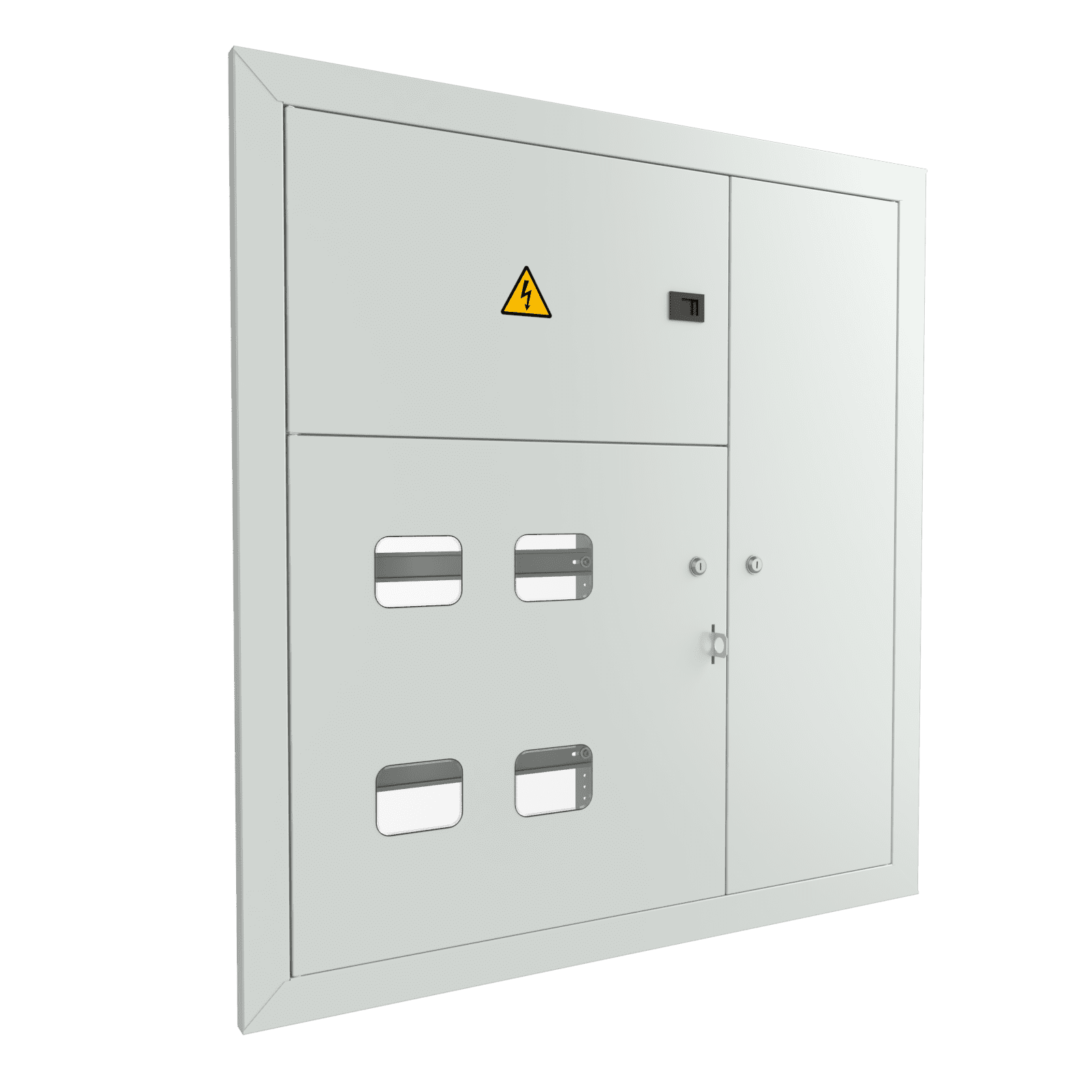

Корпус со слаботочным отсеком состоит из металлического каркаса, разделенного на два отсека. Дверцы корпуса имеют замки, открываемые специальным ключом.
В первом отсеке установлены счетчики электроэнергии, количество которых пропорционально количеству обслуживаемых квартир, в дверце предусмотрены окна для снятия показаний счетчиков. В щитках, устанавливаемых на первом этаже, устанавливается автоматический выключатель для отключения стояка при проведении ремонтно-профилактических работ.
Дверца в верхней части отсека обеспечивает доступ к рукояткам автоматов. Вся аппаратура устанавливается на спецпланках, в скобе щита имеется выемка, с помощью которой возможен монтаж щита после прокладки стояковых кабелей. Щитки имеют нулевую рабочую и нулевую защитную шины.
Вводные зажимы допускают присоединение неразрезанных проводов стояка сечением до 35 мм² и выполнение ответвлений от них проводами сечением до 10 мм². При использовании проводов большего сечения соединение осуществляется ответвительными сжимами У733М и У859.
Второй отсек предназначен для размещения слаботочных устройств телефонной, радиотрансляционной и телевизионной сетей. Отсутствует при исполнении корпуса без слаботочного отсека.
Щитки устанавливаются в нишах и крепятся к боковым стенкам с помощью четырех распорных болтов.
Для навесного исполнения используют металлический кожух соответствующего габарита. Кожух крепится к щиту при помощи распорных болтов. В кожухе предусмотрены крепежные отверстия для крепления дюбелем-гвоздем.
Условия эксплуатации
Преимущества
Щиты этажные применяются в многоквартирных жилых зданиях массового строительства и в многоквартирных жилых зданиях, строящихся по индивидуальным проектам. Устанавливаются стационарно в нишах на этажных площадках жилых домов. Изготавливаются в соответствии с ТУ 27.12.31-001-90025392-2019.
Щиты этажные производятся на 2, 3, 4, 5 и 6 квартир.
Конструктив щитов этажных
Корпус со слаботочным отсеком состоит из металлического каркаса, разделенного на два отсека. Дверцы корпуса имеют замки, открываемые специальным ключом.
В первом отсеке установлены счетчики электроэнергии, количество которых пропорционально количеству обслуживаемых квартир, в дверце предусмотрены окна для снятия показаний счетчиков. В щитках, устанавливаемых на первом этаже, устанавливается автоматический выключатель для отключения стояка при проведении ремонтно-профилактических работ.
Дверца в верхней части отсека обеспечивает доступ к рукояткам автоматов. Вся аппаратура устанавливается на спецпланках, в скобе щита имеется выемка, с помощью которой возможен монтаж щита после прокладки стояковых кабелей. Щитки имеют нулевую рабочую и нулевую защитную шины.
Вводные зажимы допускают присоединение неразрезанных проводов стояка сечением до 35 мм² и выполнение ответвлений от них проводами сечением до 10 мм². При использовании проводов большего сечения соединение осуществляется ответвительными сжимами У733М и У859.
Второй отсек предназначен для размещения слаботочных устройств телефонной, радиотрансляционной и телевизионной сетей. Отсутствует при исполнении корпуса без слаботочного отсека.
Щитки устанавливаются в нишах и крепятся к боковым стенкам с помощью четырех распорных болтов.
Для навесного исполнения используют металлический кожух соответствующего габарита. Кожух крепится к щиту при помощи распорных болтов. В кожухе предусмотрены крепежные отверстия для крепления дюбелем-гвоздем.
Условия эксплуатации
- Высота над уровнем моря - до 1000 м.
- Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
- Степень защиты - от прикосновения к токоведущим частям и других внешних воздействий по ГОСТ 14254 в смонтированном положении при закрытых дверях не ниже:
- 1.закрепляемых на стене — IP31;
- 2.встраиваемых в нишу — IP31 (встраиваемая часть IP20).
Преимущества
- Полимерно-порошковая покраска корпуса.
- Оцинкованные внутренние элементы.
- Комплектуются аппаратурой всех аккредитованных на рынке РФ производителей.
