ПКУ 10(6) кВ
Пункт коммерческого учета электроэнергии предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 10(6) кВ, частотой 50 Гц.
Назначение и область применения
Пункт коммерческого учета электроэнергии серии предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 10(6) кВ, частотой 50 Гц, и так же для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Применяется в качестве пункта коммерческого контроля электроэнергии на границе балансовой принадлежности сети при подключении новых потребителей, пункт контроля несанкционированного потребления электрической энергии потребителем, учет электроэнергии на границе балансовой принадлежности сети между сетями различных собственников.
Применяется в качестве пункта коммерческого контроля электроэнергии на границе балансовой принадлежности сети при подключении новых потребителей, пункт контроля несанкционированного потребления электрической энергии потребителем, учет электроэнергии на границе балансовой принадлежности сети между сетями различных собственников.
Документы
Конструкция
Конструктивно пункт коммерческого учета состоит из следующих элементов:
- высоковольтный модуль (ВМ);
- низковольтный модуль (НМ);
- соединительный кабель;
- монтажный комплект.

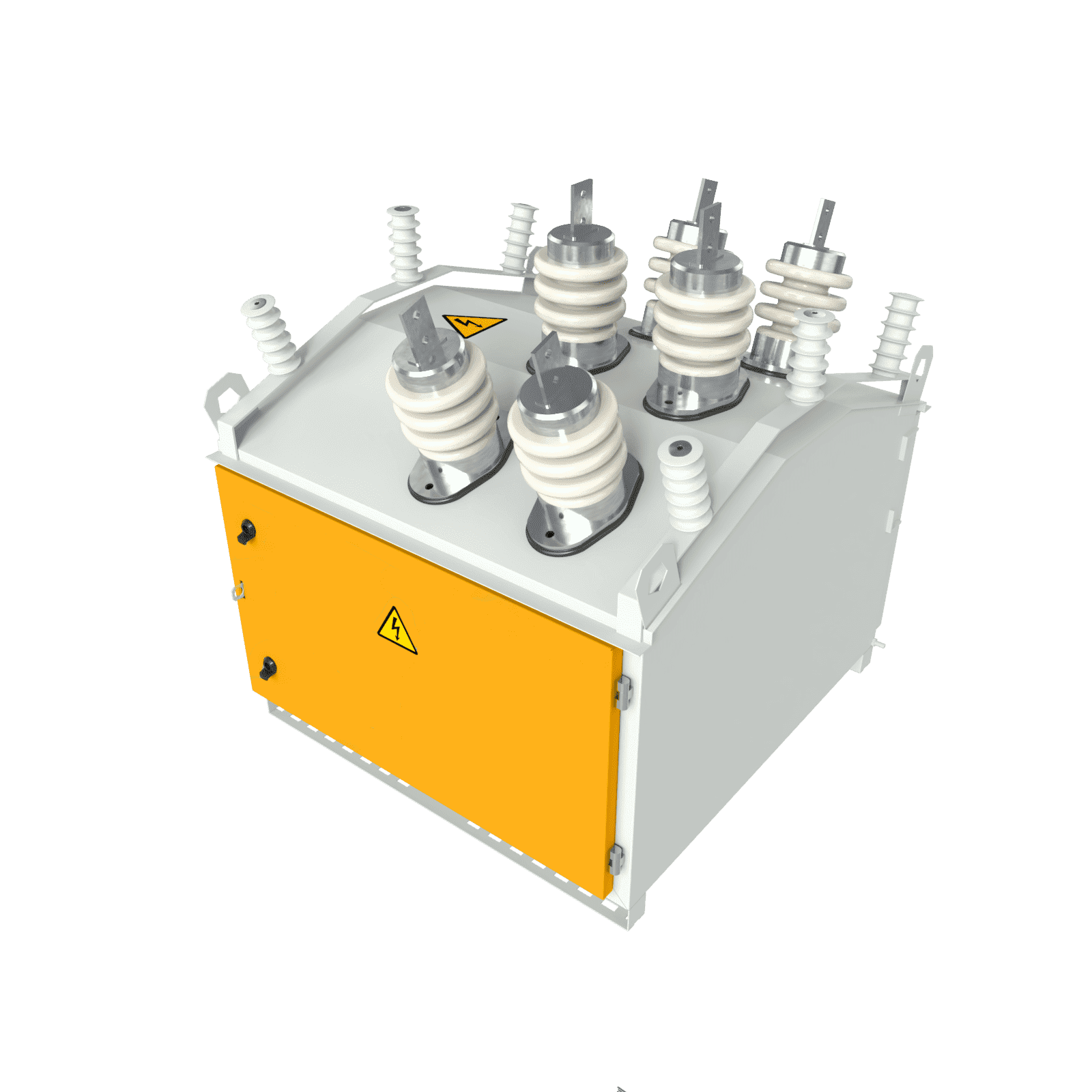

Высоковольтный модуль представляет собой сборно-сварную металлическую конструкцию.
Внутри модуля располагается высоковольтный отсек, в котором устанавливаются:
- трансформаторы тока,
- трансформатор напряжения.
Состав аппаратуры выбирается в зависимости от схемы главных цепей.
Двери высоковольтного модуля расположены с обеих сторон, что обеспечивает свободный доступ к аппаратуре. Двери снабжены специальными уплотнителями и замками, обеспечивающие надежную защиту аппаратуры от влаги.
Низковольтный модуль представляет собой металлический шкаф навесного исполнения с герметичной дверью, закрывающейся на замок. В низковольтном модуле размещается счетчик электроэнергии, телекоммуникационное оборудование (при наличии функции дистанционной передачи данных). Для нормальной работы аппаратуры в модуле устанавливается автоматическая система обогрева.
Установка пункта секционирования на опору (опоры) производится с использованием монтажного комплекта, выполненного под тип опор указанных Заказчиком в опросном листе.
- высоковольтный модуль (ВМ);
- низковольтный модуль (НМ);
- соединительный кабель;
- монтажный комплект.
Высоковольтный модуль представляет собой сборно-сварную металлическую конструкцию.
Внутри модуля располагается высоковольтный отсек, в котором устанавливаются:
- трансформаторы тока,
- трансформатор напряжения.
Состав аппаратуры выбирается в зависимости от схемы главных цепей.
Двери высоковольтного модуля расположены с обеих сторон, что обеспечивает свободный доступ к аппаратуре. Двери снабжены специальными уплотнителями и замками, обеспечивающие надежную защиту аппаратуры от влаги.
Низковольтный модуль представляет собой металлический шкаф навесного исполнения с герметичной дверью, закрывающейся на замок. В низковольтном модуле размещается счетчик электроэнергии, телекоммуникационное оборудование (при наличии функции дистанционной передачи данных). Для нормальной работы аппаратуры в модуле устанавливается автоматическая система обогрева.
Установка пункта секционирования на опору (опоры) производится с использованием монтажного комплекта, выполненного под тип опор указанных Заказчиком в опросном листе.
Преимущества
- Лучшая цена на рынке.
- Полимерно-порошковая покраска всех элементов корпуса.
- Надежная герметизация дверей и изоляторов с помощью полиуретанового уплотнения Gasketing до IP54.
- Возможность интеграции в существующие системы АСКУЭ.
- Пломбируемая внутренняя дверца с возможностью установки навесного замка.
- Конструкция с высокой степенью ремонтопригодности.
- Большой срок эксплуатации.
Общая информация
Документы
Варианты продукта
Галерея
- ПКУ-10 (6) 2ТТ+2ТН
- ПКУ-10 (6) 2ТТ+3ТН
- ПКУ-10 (6) 3ТТ+2ТН
