ПСС (У)
Пункт секционирования и учета (реклоузер) предназначен для повышения надежности воздушных линий 10(6) кВ за счет автоматического секционирования воздушных линий с односторонним и двусторонним питанием, автоматического ввода резерва, сетевого резервирования.
Документы
Назначение и область применения
Пункт секционирования (Реклоузер) предназначен для повышения надежности воздушных линий 10(6) кВ за счет автоматического секционирования воздушных линий с односторонним и двусторонним питанием, автоматического ввода резерва, сетевого резервирования, а также за счет разделения линий электропередач на отдельные участки для обеспечения бесперебойной работы.
Применение Реклоузера позволяет усовершенствовать работу распределительной сети 10(6) кВ, а также проводить дальнейшую модернизацию сети с целью повышения надежности электроснабжения. Реклоузеры ПСС являются наиболее эффективным решением для расширения существующих воздушных линий 10(6) кВ, а также для организации пунктов местного резервирования на подстанциях и в распределительных пунктах.
Применение Реклоузера позволяет усовершенствовать работу распределительной сети 10(6) кВ, а также проводить дальнейшую модернизацию сети с целью повышения надежности электроснабжения. Реклоузеры ПСС являются наиболее эффективным решением для расширения существующих воздушных линий 10(6) кВ, а также для организации пунктов местного резервирования на подстанциях и в распределительных пунктах.
Конструкция
Конструктивно пункт секционирования состоит из следующих элементов:
- высоковольтный модуль (ВМ);
- низковольтный модуль (НМ);
- соединительный кабель;
- монтажный комплект.

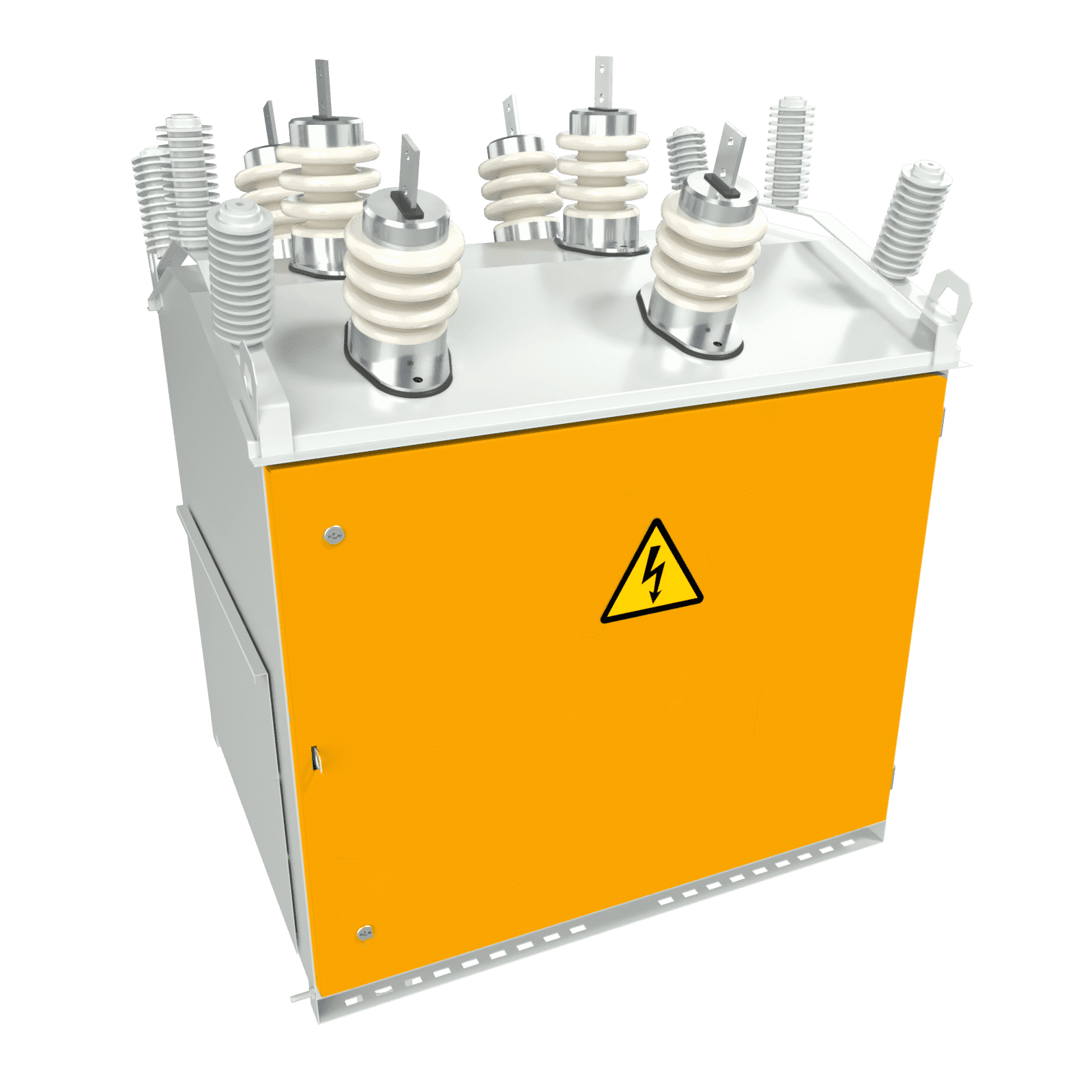

Высоковольтный модуль представляет собой сборно-сварную металлическую конструкцию.
Внутри модуля располагается высоковольтный отсек, в котором устанавливаются:
- вакуумный выключатель,
- трансформаторы тока,
- трансформатор собственных нужд,
- трансформатор напряжения, при наличии функции учета электроэнергии.
Состав аппаратуры выбирается в зависимости от схемы главных цепей.
Двери высоковольтного модуля расположены с обеих сторон, что обеспечивает свободный доступ к аппаратуре. Двери снабжены специальными уплотнителями и замками, обеспечивающие надежную защиту аппаратуры от влаги.
Низковольтный модуль представляет собой металлический шкаф навесного исполнения с герметичной дверью, закрывающейся на замок.
В низковольтном модуле размещается аппаратура управления и измерения, устройства релейной защиты и автоматики, счетчик электроэнергии (при наличии функции учета), телекоммуникационное оборудование (при наличии функции дистанционного управления).
Для нормальной работы аппаратуры в модуле устанавливается автоматическая система обогрева.
Установка пункта секционирования на опору (опоры) производится с использованием монтажного комплекта, выполненного под тип опор указанных Заказчиком в опросном листе.
- высоковольтный модуль (ВМ);
- низковольтный модуль (НМ);
- соединительный кабель;
- монтажный комплект.
Высоковольтный модуль представляет собой сборно-сварную металлическую конструкцию.
Внутри модуля располагается высоковольтный отсек, в котором устанавливаются:
- вакуумный выключатель,
- трансформаторы тока,
- трансформатор собственных нужд,
- трансформатор напряжения, при наличии функции учета электроэнергии.
Состав аппаратуры выбирается в зависимости от схемы главных цепей.
Двери высоковольтного модуля расположены с обеих сторон, что обеспечивает свободный доступ к аппаратуре. Двери снабжены специальными уплотнителями и замками, обеспечивающие надежную защиту аппаратуры от влаги.
Низковольтный модуль представляет собой металлический шкаф навесного исполнения с герметичной дверью, закрывающейся на замок.
В низковольтном модуле размещается аппаратура управления и измерения, устройства релейной защиты и автоматики, счетчик электроэнергии (при наличии функции учета), телекоммуникационное оборудование (при наличии функции дистанционного управления).
Для нормальной работы аппаратуры в модуле устанавливается автоматическая система обогрева.
Установка пункта секционирования на опору (опоры) производится с использованием монтажного комплекта, выполненного под тип опор указанных Заказчиком в опросном листе.
Преимущества
- Лучшая цена на рынке.
- Полимерно-порошковая покраска всех элементов корпуса.
- Надежная герметизация дверей и изоляторов с помощью полиуретанового уплотнения Gasketing до IP54.
- Возможность интеграции в существующие системы АСКУЭ.
- Пломбируемая внутренняя дверца с возможностью установки навесного замка.
- Конструкция с высокой степенью ремонтопригодности.
- Большой срок эксплуатации.
Общая информация
Документы
Комплектация ПСС (У)
ПСС (У) комплектуются всем перечнем оборудования, представленным на рынке РФ.
Силовые выключатели 10(6) кВ: ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум) и др.
Блоки микропроцессорной защиты: Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Силовые выключатели 10(6) кВ: ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум) и др.
Блоки микропроцессорной защиты: Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7.2, 12 |
| Номинальный ток, А | 630, 1000 |
| Номинальный ток отключения, кА | 20 |
| Номинальное напряжение вспомогательных цепей, В | |
| - цепей переменного тока | 220 |
| Номинальный ток трансформаторов тока, А | 10/5 -1000/5 |
| Класс точности | |
| - Трансформаторы тока | 0.5, 0.55 |
| - Трансформаторы напряжения | 0.2, 0,5 |
| Габаритные размеры, мм | |
| - высоковольтный модуль | 1400x1050x1200 |
| - низковольтный модуль | 100x800x300 |
- ПСС-1-6(10) У3 с односторонним питанием без учета
Варианты продукта
- ПСС-2-6(10) У3 с двусторонним питанием без учета
- ПССУ-2-6(10) У3 с двусторонним питанием с учетом и АВР
- ПССУ-1-6(10) У3 с односторонним питанием с учетом
