Производство КТП

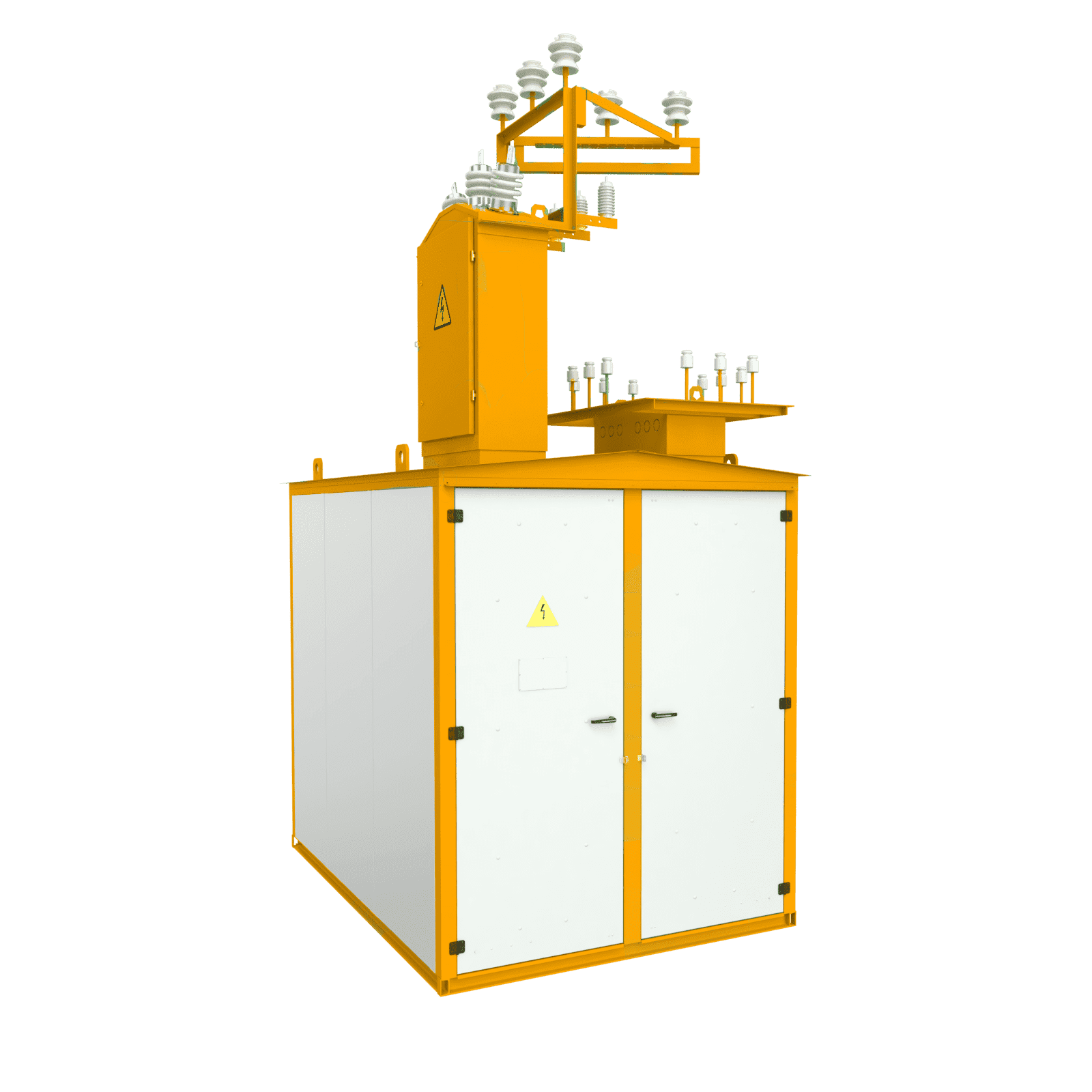

Комплектные однотрансформаторные подстанции наружной установки киоскового типа в металлической оболочке мощностью от 25 до 1000 кВА напряжением 10(6) кВ.
от 253 927 ₽
Назначение и область применения
Комплектные двухтрансформаторные подстанции предназначены для электроснабжения промышленных предприятий, населенных пунктов, городских и районных электрических сетей, коттеджных поселков, объектов народного хозяйства, тепличных комплексов, предприятий нефтегазовой промышленности и энергосистемы. Они также используются для временного электроснабжения строящихся объектов.
Комплектация
КТП комплектуются всем перечнем оборудования, представленным на рынке РФ.
По стороне 10(6) кВ:
- ячейками КСО-366 на выключателях нагрузки ВНА
По стороне 0,4 кВ:
- низковольтными комплектными устройствами типа с применением автоматических выключателей и коммутирующей аппаратуры всех аккредитованных на рынке РФ производителей (DEKraft, , Hyundai, КЭАЗ, Контактор, Schneider Electric, ABB, Legrand и др.).
По стороне 10(6) кВ:
- ячейками КСО-366 на выключателях нагрузки ВНА
По стороне 0,4 кВ:
- низковольтными комплектными устройствами типа с применением автоматических выключателей и коммутирующей аппаратуры всех аккредитованных на рынке РФ производителей (DEKraft, , Hyundai, КЭАЗ, Контактор, Schneider Electric, ABB, Legrand и др.).
Преимущества наших КТП
- Только оцинкованный корпус с порошковой покраской, что существенно повышает коррозийную стойкость.
- РУ 0,4 кВ собирается в полноценных шкафах, никаких монтажных панелей.
- Оптимальные технические решения по компоновке оборудования и габаритам.
- Мощность до 1600 кВА включительно.
- Антивандальные двери, использование петель внутреннего исполнения, запирание замка в трех плоскостях.
- Оборудование давно поставляется и успешно эксплуатируется на объектах МРСК и ОАО «Сетевая компания».
- Удобный транспортный габарит – посадочная ширина не > 2310 мм.
Документы
Общая информация
Документы
Условия эксплуатации
КТП киоскового типа предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м,
- температура окружающего воздуха от минус 45 С до плюс 40 С,
- скорость ветра не более 36 м/с,
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металл и изоляцию.
- высота над уровнем моря не более 1000 м,
- температура окружающего воздуха от минус 45 С до плюс 40 С,
- скорость ветра не более 36 м/с,
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металл и изоляцию.
Конструкция КТП
КТП изготавливаются на основании опросного листа, согласованного с заказчиком по типовым электрическим схемам завода изготовителя, по разработанному комплекту конструкторской документации на базе унифицированных элементов конструкции.
Компоновка КТП и размеры зависят от:
- схемы электрических соединений,
- мощности силового трансформатора.
Конструктивно КТП разделен на отсеки:
- отсек распределительного устройства высокого напряжения (РУВН),
- отсек трансформатора (ОТ),
- отсек распределительного устройства низкого напряжения (РУНН).
Все отсеки находятся под общей крышей. При исполнении КТП с воздушным вводом, воздушным выводом, на крыше устанавливаются порталы воздушного ввода и воздушного вывода, с траверсами под штыревые изоляторы.
В отсеке трансформатора установлены направляющие для установки силового трансформатора, отверстия для слива масла.
КТП могут транспортироваться с установленным внутрь силовым трансформатором мощностью от 25 кВА до 630 кВА.
Компоновка КТП и размеры зависят от:
- схемы электрических соединений,
- мощности силового трансформатора.
Конструктивно КТП разделен на отсеки:
- отсек распределительного устройства высокого напряжения (РУВН),
- отсек трансформатора (ОТ),
- отсек распределительного устройства низкого напряжения (РУНН).
Все отсеки находятся под общей крышей. При исполнении КТП с воздушным вводом, воздушным выводом, на крыше устанавливаются порталы воздушного ввода и воздушного вывода, с траверсами под штыревые изоляторы.
В отсеке трансформатора установлены направляющие для установки силового трансформатора, отверстия для слива масла.
КТП могут транспортироваться с установленным внутрь силовым трансформатором мощностью от 25 кВА до 630 кВА.
