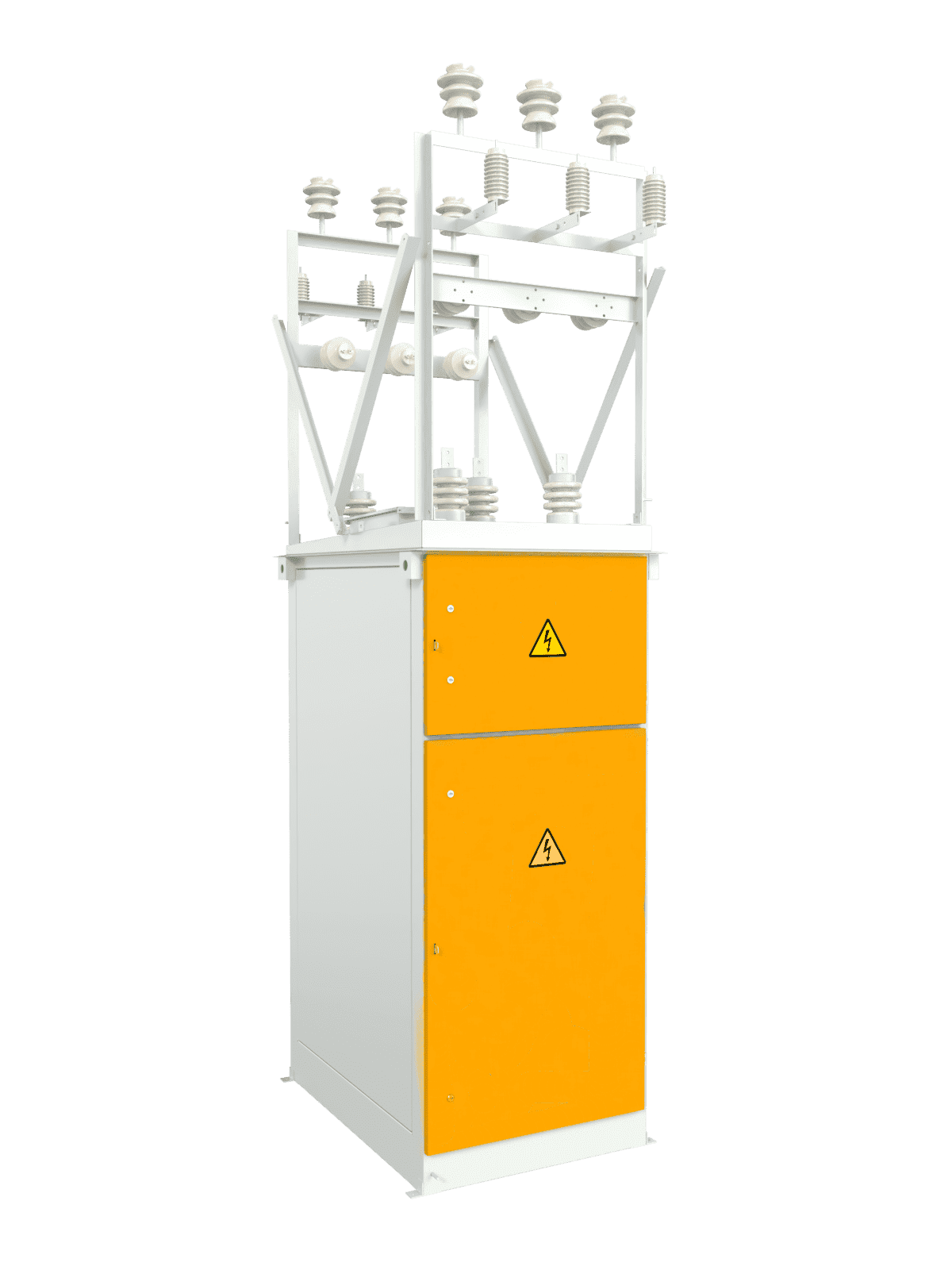

КРУ наружного размещения
Комплектные распределительные устройства наружного размещения (КРУН, ЯКНО) предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 10(6) кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.
Назначение и область применения
В зависимости от схем главных цепей КРУН/ЯКНО используются для секционирования и защиты ЛЭП, коммерческого учета электроэнергии, подключения высоковольтных трансформаторов, двигателей, буровых установок.
Документы
Комплектация
КРУН комплектуется всем перечнем оборудования, представленным на рынке РФ.
Силовые выключатели 10(6) кВ: ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА).
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Силовые выключатели 10(6) кВ: ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА).
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Конструкция
Ячейки КРУН/ЯКНО изготавливаются сварными двухстороннего обслуживания со степенью защиты IP54.
Ячейка разделена на отсеки:
- разъединителя,
- высоковольтного выключателя,
- трансформатора напряжения,
- управления.
В отсеке разъединителя расположен разъединитель РВЗ (РВФЗ) и изоляторы. С целью обеспечения безопасности за дверью отсека установлен съемный защитный экран, через который осуществляется контроль положения ножей разъединителя.
В отсеке высоковольтного выключателя устанавливается вакуумный выключатель и трансформаторы тока.
В отсеке управления расположены приводы ПР-10 разъединителей, панель вторичных цепей. Аппаратура главных цепей расположена с обеих сторон ячейки и закрывается дверями. В зависимости от схем исполнения на крыше ячейки могут устанавливаться порталы воздушного ввода и вывода кабелей. Так же на крыше располагаются проходные изоляторы.
Ячейки серии КРУН/ЯКНО могут устанавливаться как стационарно (на фундаментные блоки), так и на салазки, которые дают возможность перевозить ячейку по мере необходимости.
В КРУН/ЯКНО предусмотрена многоуровневая система безопасности, которая, реализуется с помощью механических и электромагнитных блокировок:
- блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя,
- блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя,
- блокировка дверей при включенных главных ножах разъединителей.
Ячейка разделена на отсеки:
- разъединителя,
- высоковольтного выключателя,
- трансформатора напряжения,
- управления.
В отсеке разъединителя расположен разъединитель РВЗ (РВФЗ) и изоляторы. С целью обеспечения безопасности за дверью отсека установлен съемный защитный экран, через который осуществляется контроль положения ножей разъединителя.
В отсеке высоковольтного выключателя устанавливается вакуумный выключатель и трансформаторы тока.
В отсеке управления расположены приводы ПР-10 разъединителей, панель вторичных цепей. Аппаратура главных цепей расположена с обеих сторон ячейки и закрывается дверями. В зависимости от схем исполнения на крыше ячейки могут устанавливаться порталы воздушного ввода и вывода кабелей. Так же на крыше располагаются проходные изоляторы.
Ячейки серии КРУН/ЯКНО могут устанавливаться как стационарно (на фундаментные блоки), так и на салазки, которые дают возможность перевозить ячейку по мере необходимости.
В КРУН/ЯКНО предусмотрена многоуровневая система безопасности, которая, реализуется с помощью механических и электромагнитных блокировок:
- блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя,
- блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя,
- блокировка дверей при включенных главных ножах разъединителей.
Преимущества наших КРУ
- Полностью окрашенный корпус с применением полимерно-порошковой покраской.
- Высокие антикоррозийные свойства корпуса.
- Нанесение полиуретанового уплотнителя (Гаскетинг) для обеспечения степени защиты до IP 54.
- Широкий перечень, применяемых схем.
- Использование комплектующих высокого качества проверенных производителей.
- Универсальная конструкция корпуса.
- Простота обслуживания, КРУН/ЯКНО требуют минимального обслуживания в процессе эксплуатации.
- Удобство эксплуатации, аппаратура управления и сигнализации выведена на внутреннюю дверь и имеет обозначения режимов работы.
- Безопасность, в КРУН/ЯКНО предусмотрены блокировки (механические и электрмагнитные) от ошибочных операций персоналом.
- Широкая гамма исполнений и вариантов компоновки оборудования (вакуумные выключатели, выключатели нагрузки).
- Возможность установки и замены вакуумного выключателя без демонтажа аппаратуры главных цепей.
- Разные варианты исполнений подключения (воздушный, кабельный).
