КСО-393
КСО-393 на номинальное напряжение 10(6) кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.
Назначение и область применения
Камеры КСО-393 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении трансформаторных подстанций и распределительных пунктов, совмещенных с трансформаторной подстанцией (РП/ТП) сетевых компаний, промышленных предприятий и на объектах инфраструктуры.
Документы
Комплектация
КСО-393 комплектуется всем перечнем оборудования, представленным на рынке РФ.
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Конструкция

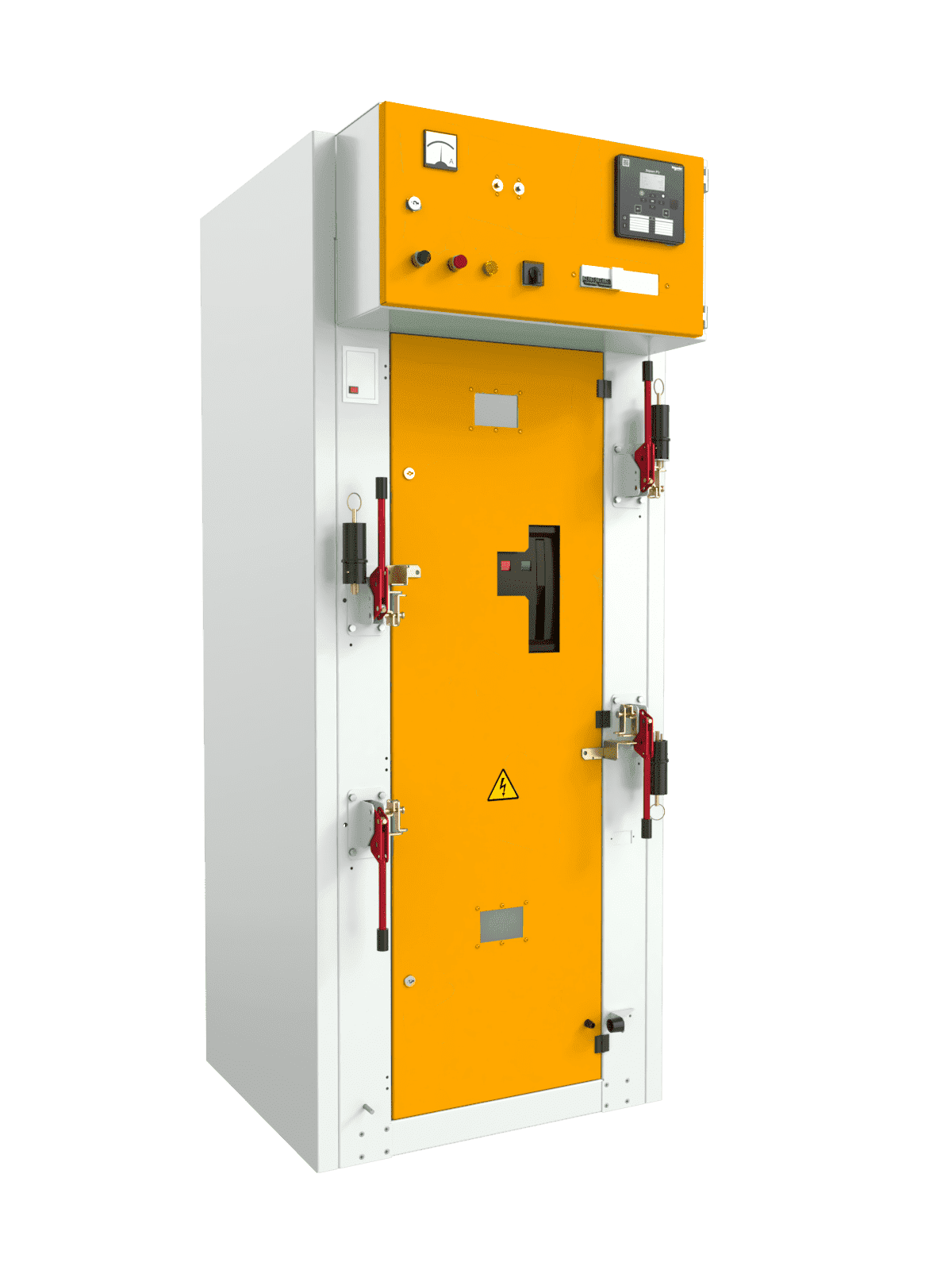

Камера КСО-393 представляют собой шкаф из оцинкованной стали. Детали корпуса изготовлены на высокоточном оборудовании с ЧПУ методом штамповки. Все соединения несущих элементов конструкции выполнены на усиленных стальных заклепках. Фасадные элементы конструкции (двери, боковые панели и т.д.) окрашены порошковой краской, стойкой к механическим повреждениям.
С целью обеспечения удобства эксплуатации и безопасности корпус поделен на зоны:
- сборных шин,
- релейной защиты,
- аппаратуры и кабельных присоединений.
Внутри камеры КСО-393 размещена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей.
Доступ в камеру обеспечен через:
- Основную дверь. В зону вакуумного выключателя, выключателя нагрузки, разъединителя, трансформаторов тока и напряжения, кабельных присоединений.
- Дверь релейного отсека. В зону вторичных цепей.
Основная дверь имеют смотровые окна, для контроля состояния аппаратуры без снятия напряжения.
Также на двери устанавливаются микропроцессорный блок, устройства учета электроэнергии, электроизмерительные приборы (амперметры, вольтметры) аппаратура управления и сигнализации.
В релейном отсеке размещаются клеммные ряды, цепи управления и сигнализации.
В камерах КСО-393 может устанавливаться релейная защита и автоматика различных производителей с различными функциями в зависимости от характера защищаемого присоединения.
Камеры КСО-393 могут быть как отдельностоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
С целью обеспечения удобства эксплуатации и безопасности корпус поделен на зоны:
- сборных шин,
- релейной защиты,
- аппаратуры и кабельных присоединений.
Внутри камеры КСО-393 размещена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей.
Доступ в камеру обеспечен через:
- Основную дверь. В зону вакуумного выключателя, выключателя нагрузки, разъединителя, трансформаторов тока и напряжения, кабельных присоединений.
- Дверь релейного отсека. В зону вторичных цепей.
Основная дверь имеют смотровые окна, для контроля состояния аппаратуры без снятия напряжения.
Также на двери устанавливаются микропроцессорный блок, устройства учета электроэнергии, электроизмерительные приборы (амперметры, вольтметры) аппаратура управления и сигнализации.
В релейном отсеке размещаются клеммные ряды, цепи управления и сигнализации.
В камерах КСО-393 может устанавливаться релейная защита и автоматика различных производителей с различными функциями в зависимости от характера защищаемого присоединения.
Камеры КСО-393 могут быть как отдельностоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
Преимущества
- Оцинкованный сборно-клепаный корпус собственной разработки, без применения сварки с порошковой покраской.
- Адаптация под вакуумные выключатели любого производителя.
- Локализованный вынесенный релейный отсек для удобного и безопасного обслуживания.
- Полный комплект механических и электромагнитных блокировок.
- Широкий выбор схем первичных соединений.
- Лучшая цена на рынке.
- Несмотря на уменьшенные габариты ячейки в них также можно применить вакуумные выключатели.
