КСО-366
КСО-366 на номинальное напряжение 10(6) кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.
Назначение и область применения
Камеры КСО-366 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении трансформаторных подстанций и распределительных пунктов, совмещенных с трансформаторной подстанцией (РП/ТП) сетевых компаний, промышленных предприятий и на объектах инфраструктуры.
Документы
Комплектация
КСО-393 комплектуется всем перечнем оборудования, представленным на рынке РФ.
Силовые выключатели 10(6) кВ: ВНА, ВНР, ВНВР (Интеграл, ВЭМЗ) и др.
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Силовые выключатели 10(6) кВ: ВНА, ВНР, ВНВР (Интеграл, ВЭМЗ) и др.
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Конструкция

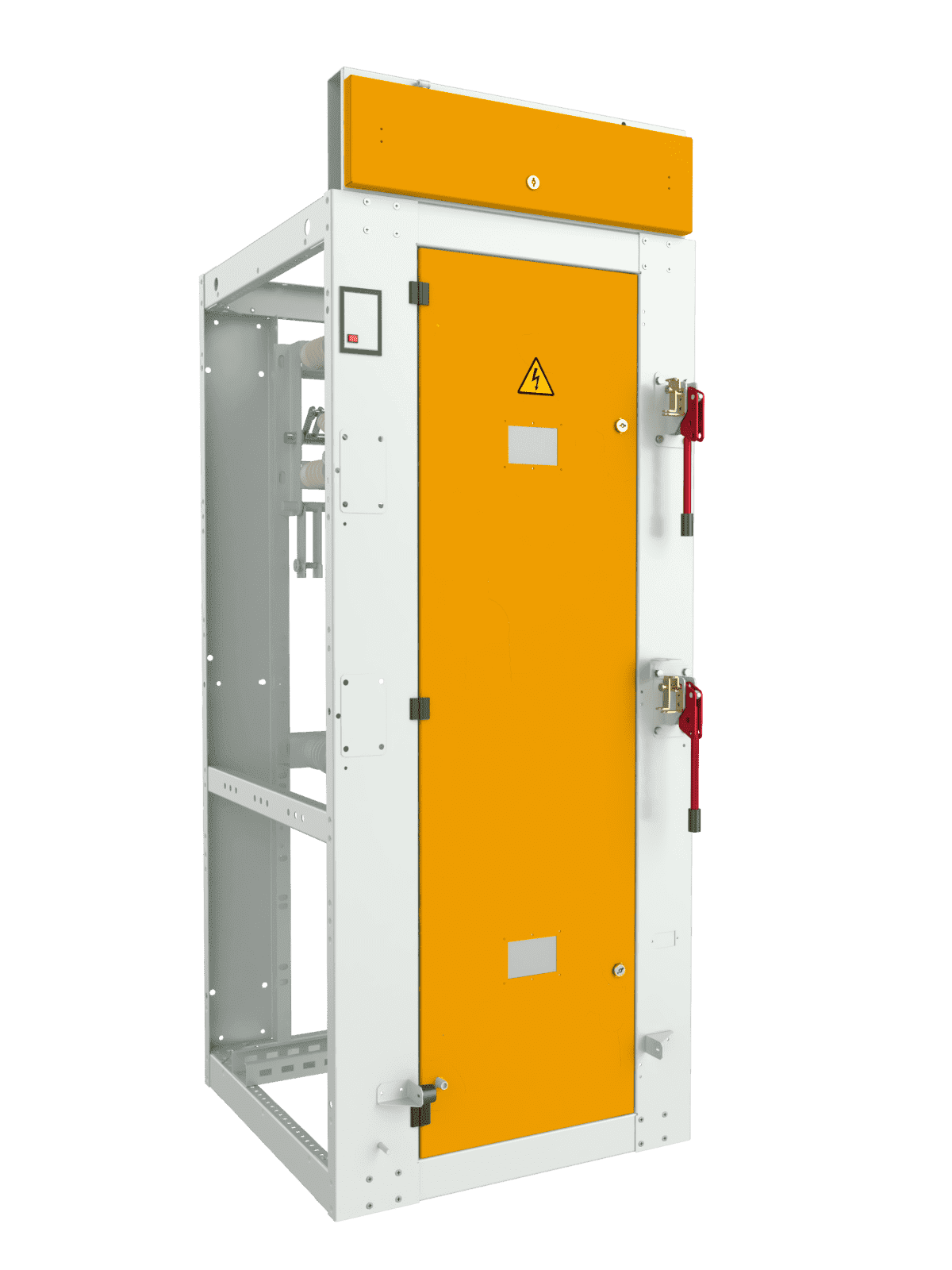

Внутри камеры КСО-366 размещена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей.
Доступ в камеру обеспечен через:
- Основную дверь. В зону выключателя, разъединителя, трансформаторов тока и напряжения, кабельных присоединений и предохранителей,
- Верхнюю панельную крышку. В зону вторичных цепей.
Дверь имеет смотровое окно, для контроля состояния аппаратуры без снятия напряжения. В зависимости от схем главных цепей, на двери может быть размещена аппаратура, а на внутренней стороне выполняется прокладка проводов. Освещение внутренней части КСО-366 производится светодиодным блоком.
Камеры КСО-366 могут быть как отдельностоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
Конструкция камер обеспечивает механические блокировки:
- блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя,
- блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя.
Доступ в камеру обеспечен через:
- Основную дверь. В зону выключателя, разъединителя, трансформаторов тока и напряжения, кабельных присоединений и предохранителей,
- Верхнюю панельную крышку. В зону вторичных цепей.
Дверь имеет смотровое окно, для контроля состояния аппаратуры без снятия напряжения. В зависимости от схем главных цепей, на двери может быть размещена аппаратура, а на внутренней стороне выполняется прокладка проводов. Освещение внутренней части КСО-366 производится светодиодным блоком.
Камеры КСО-366 могут быть как отдельностоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
Конструкция камер обеспечивает механические блокировки:
- блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя,
- блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя.
Преимущества
- Оцинкованный сборно-клепаный корпус собственной разработки, с порошковой покраской.
- При применении продольных коммутационных устройств уменьшение габаритов ячейки по ширине до 600 мм.
- Объединенная вводно - секционная ячейка.
- Возможность производства в уменьшенных габаритах.
- Скобы для крепления кабеля в стандартной комплектации.
- Широкий выбор схем первичных соединений, в том числе схем с учетом, измерением и индикацией.
