КСО-307 с элегазовыми и вакуумными выключателями продольного исполнения
КСО-307 на номинальное напряжение 10(6) кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.
Назначение и область применения
Комплектация
Камеры КСО-307 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении трансформаторных подстанций и распределительных пунктов, совмещенных с трансформаторной подстанцией (РП/ТП) сетевых компаний, промышленных предприятий и на объектах инфраструктуры.
КСО-307 комплектуется всем перечнем оборудования, представленным на рынке РФ.
Элегазовые выключатели 10(6) кВ: SL12, (Элтехника) и др.
Вакуумные выключатели 10(6) кВ: VF12, (Элтехника), ISM15 (BB/TEL, Таврида Электрик), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Элегазовые выключатели 10(6) кВ: SL12, (Элтехника) и др.
Вакуумные выключатели 10(6) кВ: VF12, (Элтехника), ISM15 (BB/TEL, Таврида Электрик), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Документы
Конструкция

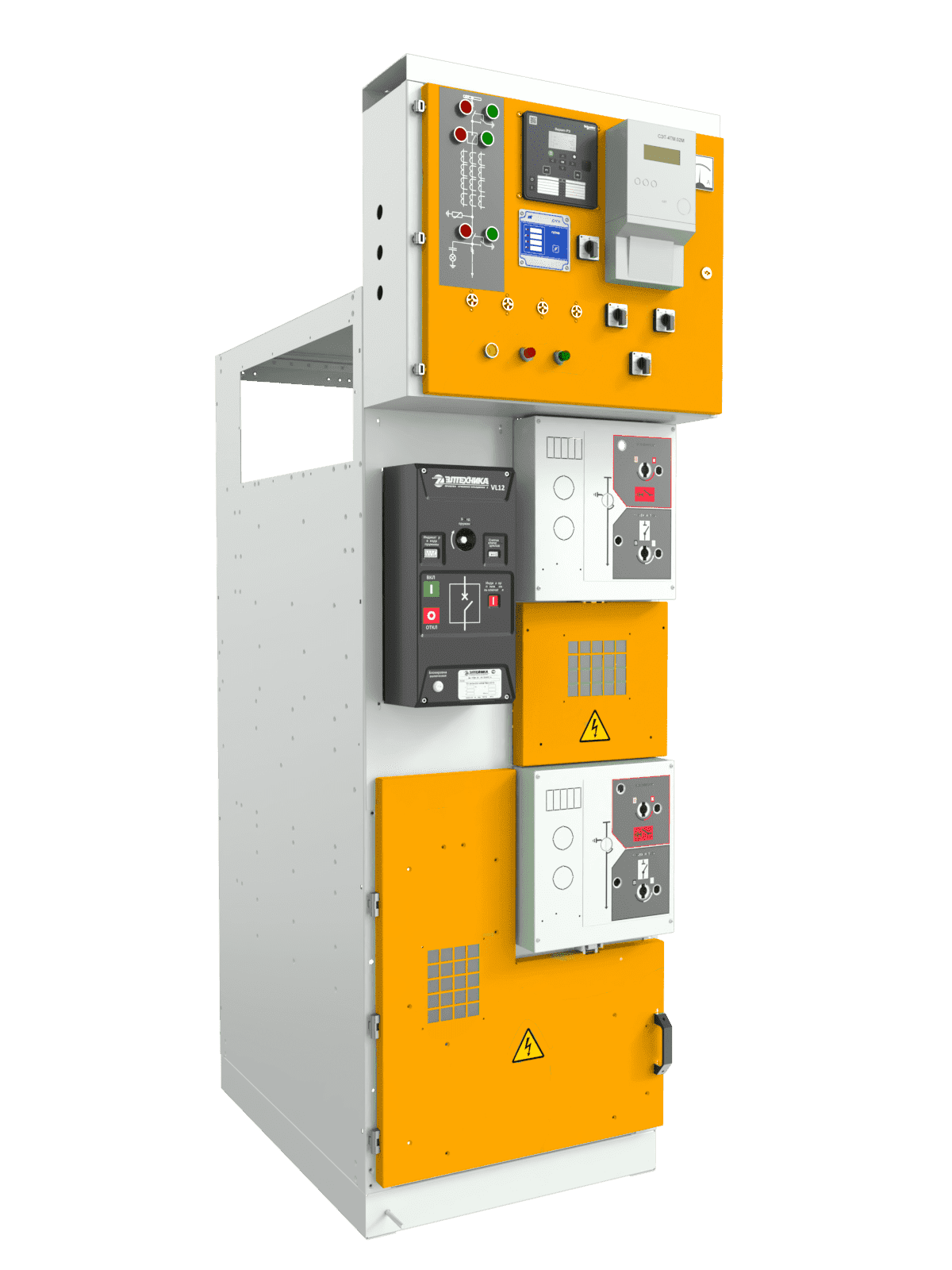

Камера КСО-307 представляют собой шкаф из оцинкованной стали. Детали корпуса изготовлены на высокоточном оборудованиис ЧПУ методом штамповки. Все соединения несущих элементов конструкции выполнены на усиленных стальных заклепках. Фасадные элементы конструкции (двери, боковые панели и т.д.). окрашены порошковой краской, стойкой к механическим повреждениям.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- релейной защиты,
- аппаратуры и кабельных присоединений.
Внутри камеры КСО-307 размещена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей.
Доступ в камеру обеспечен через:
- Основные двери. В зону вакуумного выключателя, выключателя нагрузки, разъединителя, трансформаторов тока и напряжения, кабельных присоединений,
- Дверь релейного отсека. В зону вторичных цепей.
Основные двери имеют смотровое окно, для контроля состояния аппаратуры без снятия напряжения.
В отсеке релейной защиты устанавливаются микропроцессорный блок, устройства учета электроэнергии, электроизмерительные приборы (амперметры, вольтметры), клеммные ряды, цепи управления и сигнализации.
На двери релейного отсека имеется мнемосхема положения коммутационных аппаратов со светодиодной индикацией, для наглядной информативности обслуживающего персонала.
Камеры КСО-393 могут быть как отдельностоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- релейной защиты,
- аппаратуры и кабельных присоединений.
Внутри камеры КСО-307 размещена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей.
Доступ в камеру обеспечен через:
- Основные двери. В зону вакуумного выключателя, выключателя нагрузки, разъединителя, трансформаторов тока и напряжения, кабельных присоединений,
- Дверь релейного отсека. В зону вторичных цепей.
Основные двери имеют смотровое окно, для контроля состояния аппаратуры без снятия напряжения.
В отсеке релейной защиты устанавливаются микропроцессорный блок, устройства учета электроэнергии, электроизмерительные приборы (амперметры, вольтметры), клеммные ряды, цепи управления и сигнализации.
На двери релейного отсека имеется мнемосхема положения коммутационных аппаратов со светодиодной индикацией, для наглядной информативности обслуживающего персонала.
Камеры КСО-393 могут быть как отдельностоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
Преимущества
- Оцинкованный сборно-клепаный корпус собственной разработки, с порошковой покраской.
- Малые габариты ячеек существенно снижают затраты на строительство помещений для новых РУВН, позволяют легко производить модернизацию существующих РУВН без увеличения объемов помещения.
- Высокая надежность входящего в состав КСО оборудования сводит к минимуму затраты на ремонт и техническое обслуживание.
- Безопасность эксплуатации КСО обеспечивается системой встроенных блокировок и устройств дуговой защиты, соответствующих требованиям российских стандартов.
- Вакуумные силовые выключатели и коммутационные аппараты с элегазовой изоляцией полностью исключают появление открытой электрической дуги во внутреннем объеме КСО.
- Двери высоковольтных отсеков оснащены механическими и электромагнитными блокировками.
