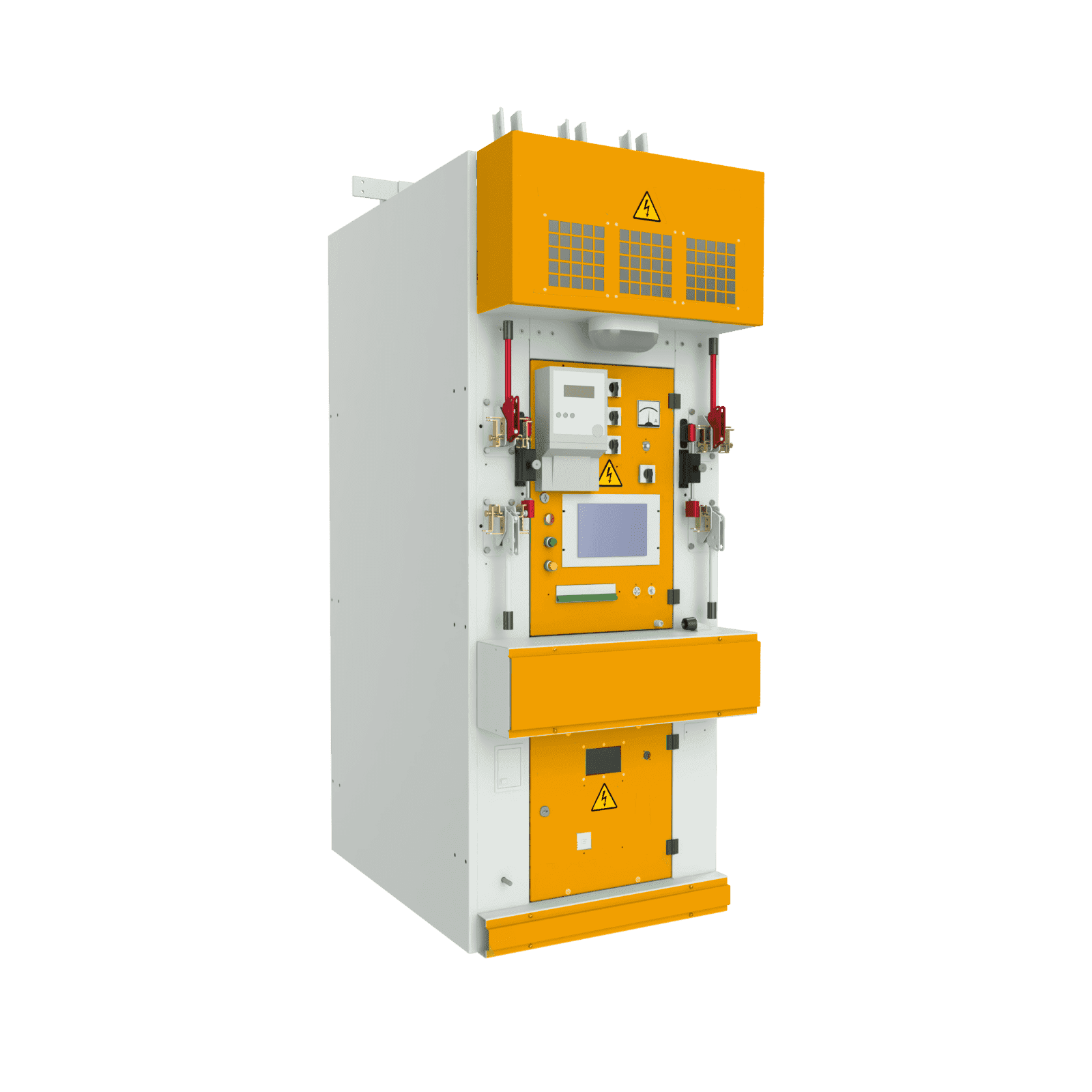

КСО-298
КСО-298 на номинальное напряжение 10(6) кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.
Назначение и область применения
Камеры КСО-298 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении трансформаторных подстанций и распределительных пунктов, совмещенных с трансформаторной подстанцией (РП/ТП) сетевых компаний, промышленных предприятий и на объектах инфраструктуры.
Документы
Комплектация
КСО-298 комплектуется всем перечнем оборудования, представленным на рынке РФ.
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Конструкция
Камера КСО-298 представляет собой шкаф из оцинкованной стали. Детали корпуса изготовлены на высокоточном оборудовании с ЧПУ методом штамповки. Все соединения несущих элементов конструкции выполнены на усиленных стальных заклепках. Фасадные элементы конструкции (двери, боковые панели и т.д). окрашены порошковой краской, стойкой к механическим повреждениям.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- высоковольтный отсек,
- отсек релейной защиты и автоматики,
- кабельных присоединений.
В высоковольтном отсеке располагается аппаратура главных цепей: вакуумный выключатель, выключатель нагрузки, трансформаторы тока, трансформаторы напряжения, предохранители.
В отсеке релейной защиты устанавливаются : микропроцессорные блоки защиты, приборы контроля и учета, сигнальная и управляющая аппаратура.
Электропроводка цепей вакуумного выключателя, релейной защиты, сигнализации и управления выполнена в клеммном отсеке. В клеммном отсеке размещены клеммы для межкамерных соединений вторичных цепей.
Камеры КСО-298 могут быть как отдельно стоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
В камерах КСО предусмотрена многоуровневая система безопасности, коротая, реализуется с помощью механических и электромагнитных блокировок:
- блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя,
- блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- высоковольтный отсек,
- отсек релейной защиты и автоматики,
- кабельных присоединений.
В высоковольтном отсеке располагается аппаратура главных цепей: вакуумный выключатель, выключатель нагрузки, трансформаторы тока, трансформаторы напряжения, предохранители.
В отсеке релейной защиты устанавливаются : микропроцессорные блоки защиты, приборы контроля и учета, сигнальная и управляющая аппаратура.
Электропроводка цепей вакуумного выключателя, релейной защиты, сигнализации и управления выполнена в клеммном отсеке. В клеммном отсеке размещены клеммы для межкамерных соединений вторичных цепей.
Камеры КСО-298 могут быть как отдельно стоящими, так и собираться в многопанельные распределительные устройства с соединением по сборным шинам и шинным мостам.
В камерах КСО предусмотрена многоуровневая система безопасности, коротая, реализуется с помощью механических и электромагнитных блокировок:
- блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя,
- блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя.
Преимущества
- Лучшая цена на рынке.
- Оцинкованный сборно-клепаный корпус собственного производства, без применения сварки, с порошковой покраской.
- Адаптация под вакуумные выключатели любого производителя. Конструктив стандартизирован под применение всех выключателей и комплектующих.
- Кабельный отсек увеличенного размера, удобство подключения, увеличенный клеммный отсек.
- Высокая степень локализации.
- Использование комплектующих высокого качества проверенных производителей.
- Применение печатной нестираемой маркировки.
- Достаточная видимость контактных соединений.
