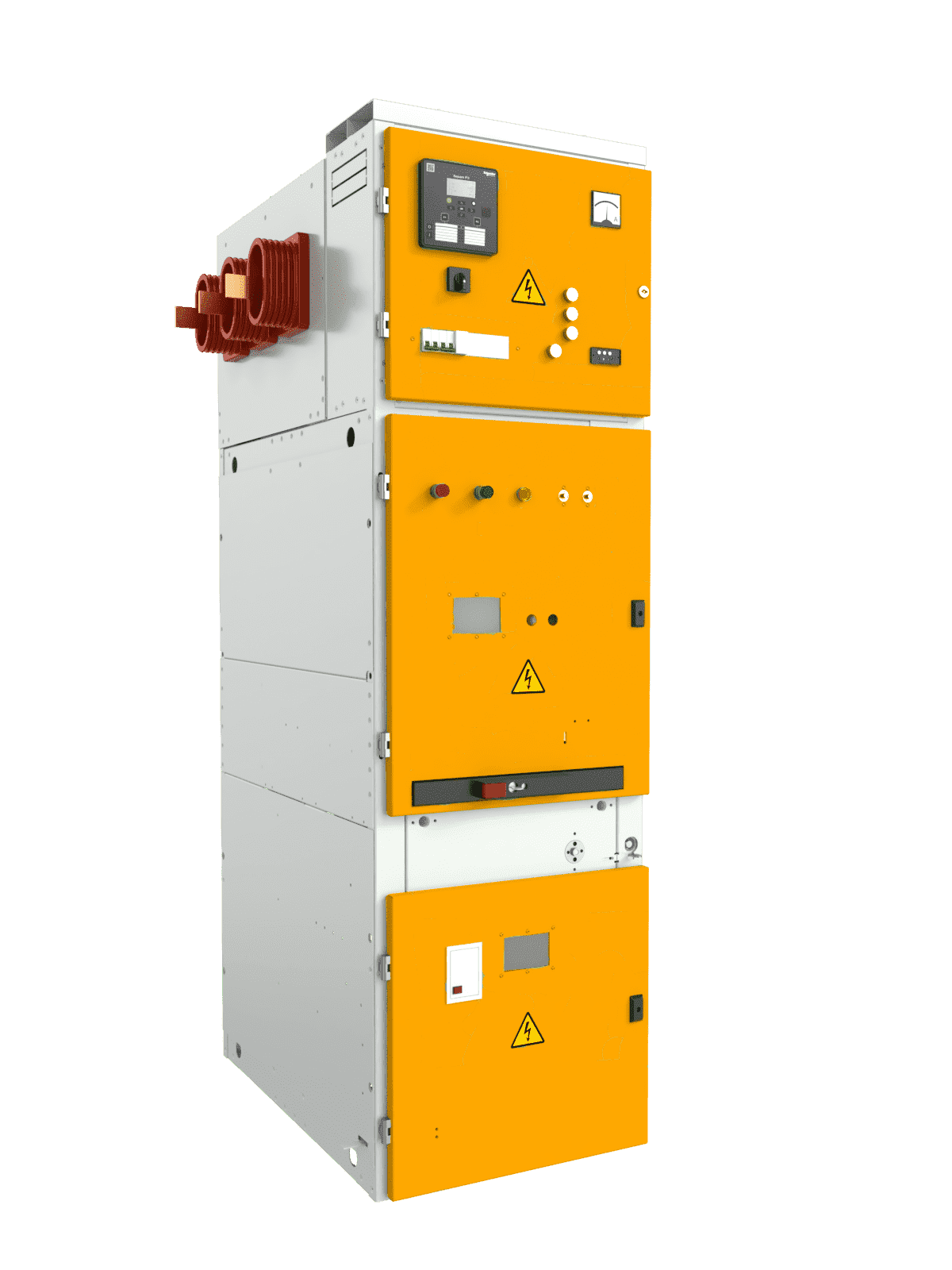

КСО-219 с вакуумным выключателем выкатного типа
КСО-219 на номинальное напряжение 10(6) кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.
Назначение и область применения
Комплектация
Камеры КСО-219 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении трансформаторных подстанций и распределительных пунктов, совмещенных с трансформаторной подстанцией (РП/ТП) сетевых компаний, промышленных предприятий и на объектах инфраструктуры.
КСО-219 комплектуется всем перечнем оборудования, представленным на рынке РФ.
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Силовые выключатели 10(6) кВ: EasyPact EXE (Schneider Electric), ISM15 (BB/TEL, Таврида Электрик), VF12, (Элтехника), ВВР, (Росвакуум), VD4 (ABB) и др.
Блоки микропроцессорной защиты: Sepam (Schneider Electric), Сириус (Радиус Автоматика), БМРЗ (Механотроника), DRP (Механотроника РА) и др.
Дуговая защита: Орион-ДЗ (Радиус Автоматика), Дуга-О (Механотроника), МТ.Лайм (Микропроцессорные технологии).
Разъединители: РФВЗ и РВЗ (Интеграл, ВЭМЗ) и др.
Документы
Конструкция
Камера КСО-219 представляют собой шкаф из оцинкованной стали. Детали корпуса изготовлены на высокоточном оборудовании с ЧПУ методом штамповки. Все соединения несущих элементов конструкции выполнены на усиленных стальных заклепках. Фасадные элементы конструкции (двери, боковые панели и т.д.) окрашены порошковой краской, стойкой к механическим повреждениям.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- выкатного элемента,
- вторичных цепей,
- кабельных присоединений.
Отсек выкатного элемента представляет собой металлический корпус с дверью на лицевой стороне, которая закрывается замком. Дугостойкая конструкция двери препятствует выбросу продуктов горения при КЗ.
Выкатной элемент представляет собой аппаратную тележку, на которой в зависимости от схемы может быть установлено различное оборудование: силовой вакуумный выключатель, панель с трансформаторами напряжения, панель с предохранителями, токоведущая перемычка.
Отсек вторичных цепей позволяет устанавливать различные цифровые устройства релейной защиты, управления и автоматики, приборы контроля и учета электроэнергии, устройства дуговой защиты, клеммные ряды и другую аппаратуру вторичных цепей.
В отсеке кабельных присоединений размещаются трансформаторы тока нулевой последовательности, ограничители перенапряжений и как опция трансформатор напряжения на выдвижной тележке. В задней части устанавливаются трансформаторы тока. С лицевой стороны отсека находится дугостойкая дверь, закрывающаяся на замок.
Отсек рассчитан на подключение до трех трехжильных кабелей с сечением жилы до 240 мм2.
В отсеке сборных шин размещается система сборных шин РУ. Сборные шины изготавливаются из высококачественной меди, которая не окисляется в течении всего срока службы ячейки.
Для локализации дуги в пределах одной ячейки сборные шины проходят через проходные изоляторы.
В ячейках КРУ предусмотрена система механических и электрических блокировок, полностью соответствующая всем требованиям безопасности ГОСТ 12.2.007.4-75.
С целью обеспечения удобства эксплуатации и безопасности корпус разделен на отсеки:
- сборных шин,
- выкатного элемента,
- вторичных цепей,
- кабельных присоединений.
Отсек выкатного элемента представляет собой металлический корпус с дверью на лицевой стороне, которая закрывается замком. Дугостойкая конструкция двери препятствует выбросу продуктов горения при КЗ.
Выкатной элемент представляет собой аппаратную тележку, на которой в зависимости от схемы может быть установлено различное оборудование: силовой вакуумный выключатель, панель с трансформаторами напряжения, панель с предохранителями, токоведущая перемычка.
Отсек вторичных цепей позволяет устанавливать различные цифровые устройства релейной защиты, управления и автоматики, приборы контроля и учета электроэнергии, устройства дуговой защиты, клеммные ряды и другую аппаратуру вторичных цепей.
В отсеке кабельных присоединений размещаются трансформаторы тока нулевой последовательности, ограничители перенапряжений и как опция трансформатор напряжения на выдвижной тележке. В задней части устанавливаются трансформаторы тока. С лицевой стороны отсека находится дугостойкая дверь, закрывающаяся на замок.
Отсек рассчитан на подключение до трех трехжильных кабелей с сечением жилы до 240 мм2.
В отсеке сборных шин размещается система сборных шин РУ. Сборные шины изготавливаются из высококачественной меди, которая не окисляется в течении всего срока службы ячейки.
Для локализации дуги в пределах одной ячейки сборные шины проходят через проходные изоляторы.
В ячейках КРУ предусмотрена система механических и электрических блокировок, полностью соответствующая всем требованиям безопасности ГОСТ 12.2.007.4-75.
Преимущества
- Лучшая цена на рынке.
- Оцинкованный сборно-клепаный корпус собственного производства, без применения сварки, с порошковой покраской.
- Адаптация под вакуумные выключатели любого производителя. Конструктив стандартизирован под применение всех выключателей и комплектующих.
- Кабельный отсек увеличенного размера, удобство подключения, увеличенный клеммный отсек.
- Высокая степень локализации.
- Использование комплектующих высокого качества проверенных производителей.
- Применение печатной нестираемой маркировки.
- Достаточная видимость контактных соединений.
