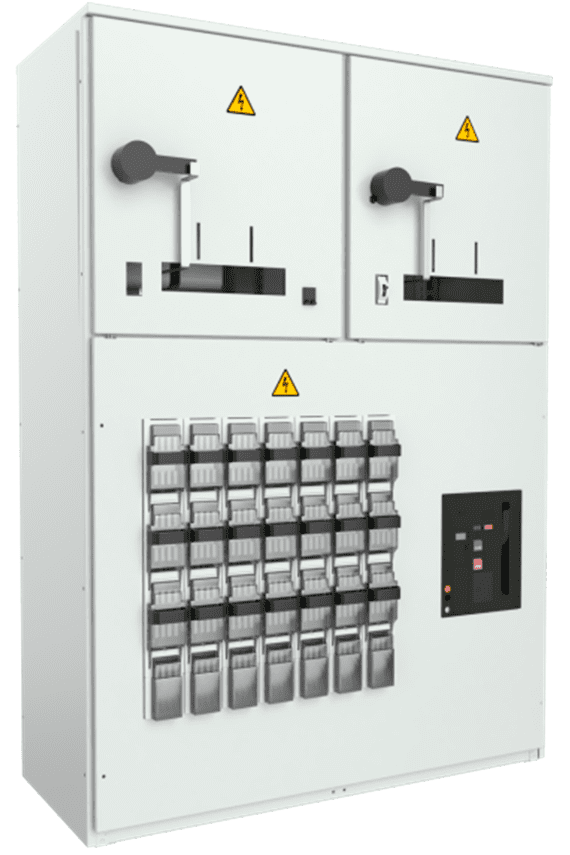

ШРНН
Шкафы распределительные низкого напряжения предназначены для комплектования распределительных устройств напряжением 0,4 кВ переменного тока частотой 50 Гц с глухозаземленной нейтралью.
Назначение и область применения
ШРНН предназначен для установки в специальных электропомещениях, в комплектных трансформаторных подстанциях и служит для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий.
ШРНН являются современным аналогом и заменой распределительных панелей ЩО-70. Важнейшим преимуществом такого типа изделия является малый габарит, который позволяет встраивать их в небольшие электропомещения в условиях ограниченного пространства.
ШРНН являются современным аналогом и заменой распределительных панелей ЩО-70. Важнейшим преимуществом такого типа изделия является малый габарит, который позволяет встраивать их в небольшие электропомещения в условиях ограниченного пространства.
Документы
Конструкция
Сборно-клепаный корпус собственной разработки: каркас из оцинкованной стали, внешние панели окрашиваются полимерно-порошковой краской. Для обеспечения безопасной эксплуатации, вводные и секционные аппараты закрываются дверцей, сверху шкафа шинные выводы закрыты защитным кожухом. Рубильники с вертикальным расположением фаз одного присоединения устанавливаются на горизонтально расположенные сборные шины. Каждый рубильник выполняет функции разъединителя, защиты от перегрузок и коротких замыканий кабельной линии, которая подключается к нему. Защита реализована на стандартных ножевых предохранителях.
Исполнение шкафов ШРНН определяется схемой главных цепей, в зависимости от которых комплектуются автоматическими выключателями и коммутирующей аппаратурой всех аккредитованных на рынке РФ производителей (Schneider Electric, ABB, Hyundai, КЭАЗ, Apator Electro и др.).
Исполнение шкафов ШРНН определяется схемой главных цепей, в зависимости от которых комплектуются автоматическими выключателями и коммутирующей аппаратурой всех аккредитованных на рынке РФ производителей (Schneider Electric, ABB, Hyundai, КЭАЗ, Apator Electro и др.).
Преимущества
- Лучшая цена на рынке.
- Сборно-клепаный корпус собственной разработки: каркас из оцинкованной стали, внешние панели окрашиваются полимерно-порошковой краской.
- Модульная система построения корпусов.
- Сейсмостойкость до 9 баллов.
- Комплектуются аппаратурой всех аккредитованных на рынке РФ производителей.
- Компактная конструкция ШРНН дает возможность применения данных шкафов в условиях ограниченного пространства.
- Безопасность. Все токоведущие части в ШРНН надежно закрыты, что обеспечивает высокую степень защиты обслуживающего персонала.
- Возможность выполнения работ на каждом фидере без отключения всей секции.
- Удобство подключения и разводки питающих и отходящих кабелей.
Общая информация
Документы
Условия эксплуатации
- Нормальная работа шкафов обеспечивается при температуре окружающего воздуха от -45°С до +40°С.
- Окружающая среда в закрытых помещениях не взрывоопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу панелей.
- Группа условий эксплуатаций в части воздействия окружающей среды М2 по ГОСТ 17516.1-90.
- Степень защиты панелей со стороны фасада (обслуживания) IP20 по ГОСТ 14254 96, с остальных сторон – IP00.
Варианты продукта
Галерея
- ШРНН – 630А
- ШРНН – 1000А
- ШРНН – 1600А
- ШРНН – 2000А
- ШРНН – 2500А
- ШРНН – 3200А
