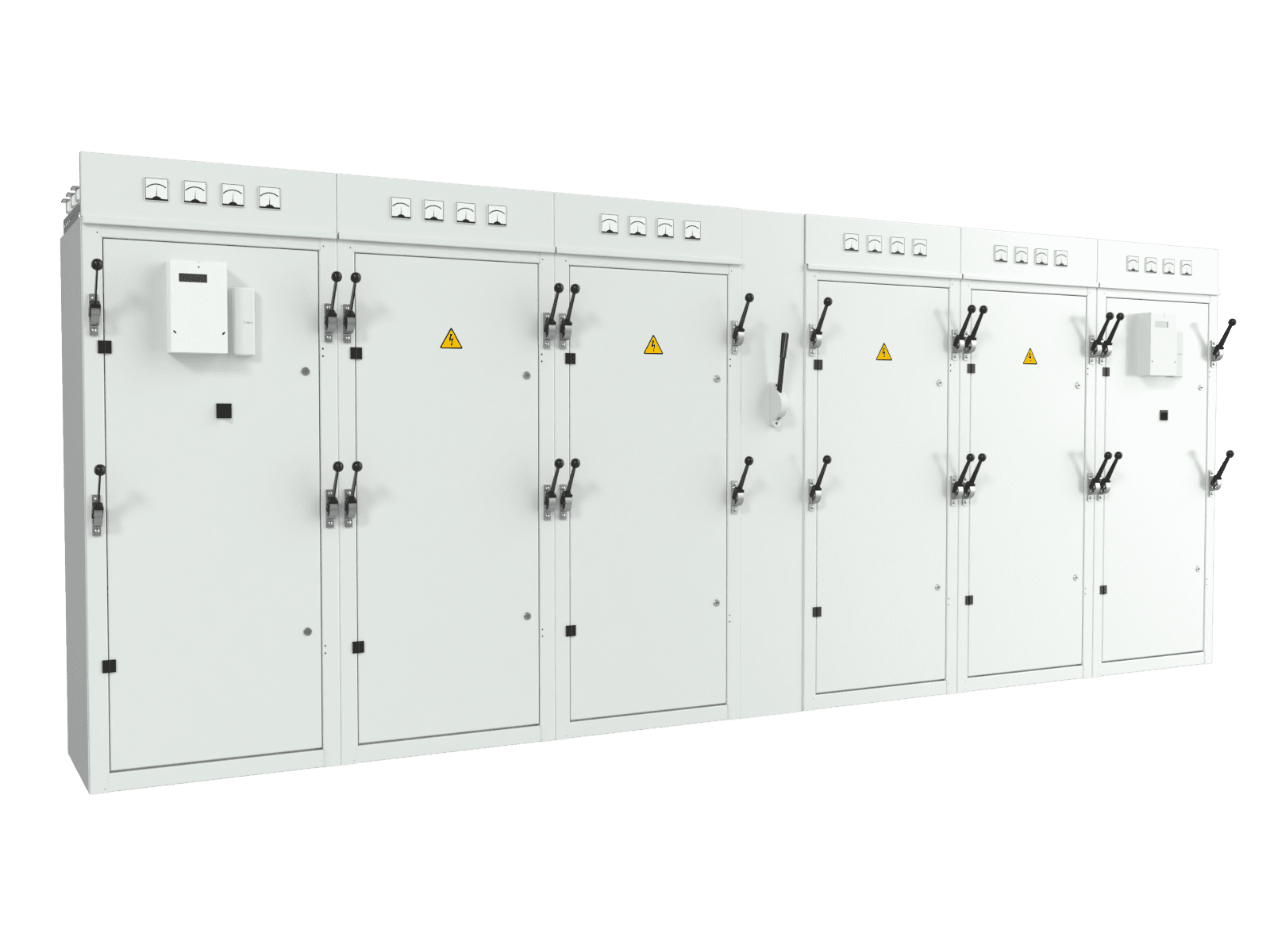

ЩО-70
Панели ЩО-70 предназначены для комплектования распределительных устройств напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
Назначение и область применения
ЩО-70 применяются в качестве распределительных устройств низкого напряжения КТП на промышленных предприятиях, в установках собственных нужд электростанций, котельных, насосных. Для установок в РУ-0,4 кВ закрытых и модульных ТП. Для главных распределительных щитов производственных и административных зданий на токи до 2500А.
Документы
Конструкция
Панели для комплектования щитов: вводные, линейные, вводно-линейные, секционные, вводно-секционные и панели управления. Собранные в щит панели объединяются сборными шинами. Панели изготавливаются со сборными шинами, имеющими электродинамическую устойчивость 30 кА (ЩО-70-1У3) и 50 кА (ЩО-70-2У3 и ЩО-70-3У3). Панелями с электродинамической стойкостью 30 кА комплектуются щиты подстанций с трансформаторами мощностью до 630 кВА, 50 кА – щиты подстанций мощностью свыше 630 кВА.
В стандартном исполнении панели распределительных щитов серии ЩО-70 имеют высоту 1800мм. С учетом панели под измерительные приборы, на которой крепятся амперметры и вольтметры, высота составляет 2000 мм. В верхней части панели имеется кронштейн для установки изоляторов крепления сборных шин.
Конструкция распределительных устройств предусматривает возможность соединения панелей как в линейки, так и в отдельно стоящие панели.
Для панелей, стоящих отдельно, и панелей последних в ряду предусмотрены торцевые панели, предотвращающие доступ внутрь щита.
При двухрядном расположении панелей секции сборных шин соединяются при помощи шинного моста.
Панели ЩО-70 имеют ширину по фасаду 600, 700, 800 и 1000 мм. В стандартном исполнении панели распределительных щитов серии ЩО-70 имеют глубину 600 мм.
Вводные панели имеют номинальные токи 400, 630, 1000, 1600, 2000 и 2500А и предусматривают как кабельные, так и шинные вводы. Линейные панели предусматривают присоединение только кабелей.
Система шин — L1, L2, L3,N, PE.
В стандартном исполнении панели распределительных щитов серии ЩО-70 имеют высоту 1800мм. С учетом панели под измерительные приборы, на которой крепятся амперметры и вольтметры, высота составляет 2000 мм. В верхней части панели имеется кронштейн для установки изоляторов крепления сборных шин.
Конструкция распределительных устройств предусматривает возможность соединения панелей как в линейки, так и в отдельно стоящие панели.
Для панелей, стоящих отдельно, и панелей последних в ряду предусмотрены торцевые панели, предотвращающие доступ внутрь щита.
При двухрядном расположении панелей секции сборных шин соединяются при помощи шинного моста.
Панели ЩО-70 имеют ширину по фасаду 600, 700, 800 и 1000 мм. В стандартном исполнении панели распределительных щитов серии ЩО-70 имеют глубину 600 мм.
Вводные панели имеют номинальные токи 400, 630, 1000, 1600, 2000 и 2500А и предусматривают как кабельные, так и шинные вводы. Линейные панели предусматривают присоединение только кабелей.
Система шин — L1, L2, L3,N, PE.
Преимущества
- Лучшая цена на рынке.
- Собственные разработки и решения по корпусам.
- Сборно-клепаный корпус собственной разработки: каркас из оцинкованной стали, внешние панели окрашиваются полимерно-порошковой краской.
- Модульная система построения корпусов.
- Продуманная система ввода кабеля.
- Сейсмостойкость до 9 баллов.
- Решения, облегчающие погрузку/разгрузку/транспортировку.
- Телескопический шинный мост, удобство стыковки секции между собой.
- Комплектуются аппаратурой всех аккредитованных на рынке РФ производителей.
Общая информация
Документы
Условия эксплуатации
- Высота над уровнем моря не более 2000 м.
- Температура окружающего воздуха от -45 до +40 °С.
- Окружающая среда в закрытых помещениях не взрывоопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу панелей.
- Группа условий эксплуатаций в части воздействия окружающей среды М2 по ГОСТ 17516.1-90.
- Степень защиты панелей со стороны фасада (обслуживания) IP20 по ГОСТ 14254-96, с остальных сторон – IP00.
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ | 0,4 |
| Род тока переменный | |
| Частота, Гц | 50 |
| Число отходящих линий | 1, 2, 3, 4, 6 |
| Номинальный ток отходящих линий, А | 100, 160, 200, 250, 400, 600, 1000 |
| Номинальный ток вводных панелей, А | 400, 600, 1000, 1500, 2000, 2500 |
| Габаритные размеры, мм | |
| высота | 2000 , 2200 |
| ширина | 600, 700, 800, 1000 |
| глубина | 600, 800 |
| Степень защиты панелей по ГОСТ 14254 | IP00, IP20 – со стороны фасада |
| Назначение панелей | вводные, линейные, секционные, вводно-линейные, вводно-секционные, уличного освещения, с аппаратурой АВР, торцевые, панели учета |
Варианты продукта
Галерея
- ЩО-70 – 400А
- ЩО-70 – 630А
- ЩО-70 – 1000А
