ШР11 и ШРС
Шкафы распределения ШР11 и ШРС предназначены для приема и распределения электрической энергии, а также для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220 В частотой 50 Гц с изолированной и глухозаземленной нейтралью.
Назначение и область применения
Шкафы ШР11 предназначены для установки в электрощитовых помещениях жилых и общественных зданий. Применяются в промышленных, сельскохозяйственных, общественных, торговых зданиях и сооружениях.
Документы
Конструктив

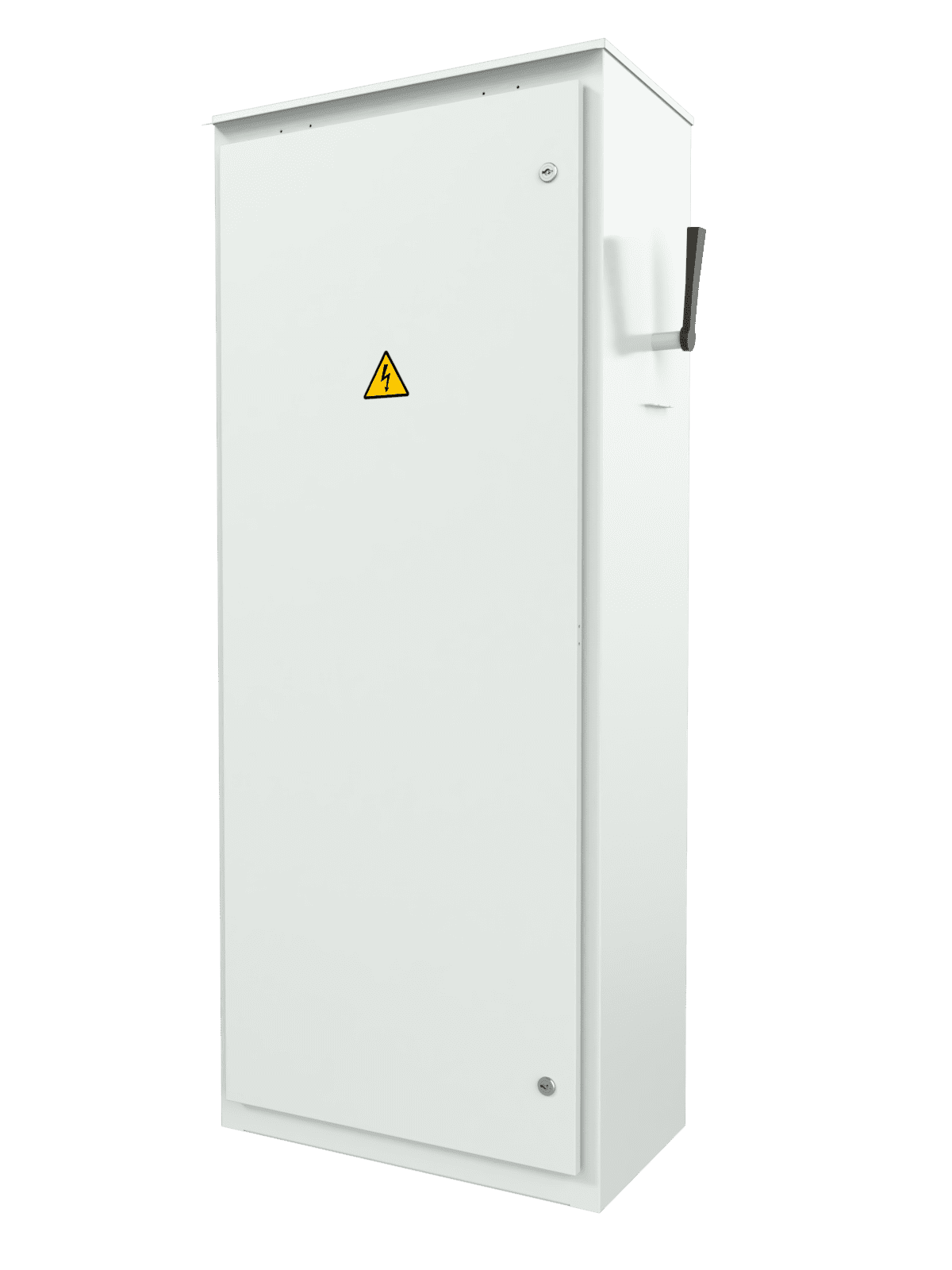

Шкаф распределительный силовой ШР11 представляет собой цельносварной металлический корпус, в котором устанавливаются вводной выключатель (рубильник) и блоки предохранителей.
Каждая фаза рубильника соединяется при помощи алюминиевой шины с блоком предохранителей. Конструкция корпуса обеспечивает установку шкафа на пол, либо на цоколь, ввод питающих и вывод отходящих проводников снизу или сверху через гермовводы.
Степень защиты IP54 пыле-влагозащищенного корпуса ШР достигается за счет следующих элементов:
- 100% герметичный сварной шов;
- наличие специальных резиновых уплотнений между дверцей и лицевой панелью шкафа выполненных с помощью полиуретанового уплотнения по технологии Gasketing;
- наличие гермовводов для ввода кабеля;
- специальная конструкция запорных устройств.
Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями.
Шкафы серии ШР11 изготавливаются в соответствии с ТУ 27.12.31-001-90025392-2019.
Каждая фаза рубильника соединяется при помощи алюминиевой шины с блоком предохранителей. Конструкция корпуса обеспечивает установку шкафа на пол, либо на цоколь, ввод питающих и вывод отходящих проводников снизу или сверху через гермовводы.
Степень защиты IP54 пыле-влагозащищенного корпуса ШР достигается за счет следующих элементов:
- 100% герметичный сварной шов;
- наличие специальных резиновых уплотнений между дверцей и лицевой панелью шкафа выполненных с помощью полиуретанового уплотнения по технологии Gasketing;
- наличие гермовводов для ввода кабеля;
- специальная конструкция запорных устройств.
Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями.
Шкафы серии ШР11 изготавливаются в соответствии с ТУ 27.12.31-001-90025392-2019.
Преимущества
- Лучшая цена на рынке.
- Собственные разработки и решения по корпусам.
- Продуманная система ввода кабеля.
- Комплектуются аппаратурой всех аккредитованных на рынке РФ производителей.
Общая информация
Документы
Условия эксплуатации
- Высота над уровнем моря до 1000 м.
- Вид климатического исполнения УХЛ4 или У2 по ГОСТ 15150.
- Температура окружающего воздуха от -40 °С до +40 °С.
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
- Степень защиты не менее IP31 по ГОСТ 14254 в случае установки внутри электрощитового помещения или IP54 в случае установки в помещениях с повышенным содержанием пыли и влаги.
